Частотомер FC1100

Артикул: STR0137
Есть в наличии
2 550 руб
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
  • Отзывы (0)
Частотомер FC1100 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов.

Особенность данного частотомера: Одновременное измерение двух частот

Технические характеристики частотомера FC1100:

параметр минимум норма максимум
Диапазон измеряемых частот 1 Гц. - 1100 МГц.
Дискретность отсчета частоты от 0 до 50 МГц - 1 Гц. -
Дискретность отсчета частоты от 1 до 1100 МГц - 1 кГц. -
Период обновления показаний - 1 раз/сек -
Тестирование кварцевых резонаторов 1 МГц - 25 МГц
Напряжение питания/потребляемый ток (Mini-USB)   5v/300mA

Габариты печатной платы прибора FC1100: 83мм*46мм.
Дисплей цветной TFT LCD с подсветкой (диагональ 1,44" = 3,65см).

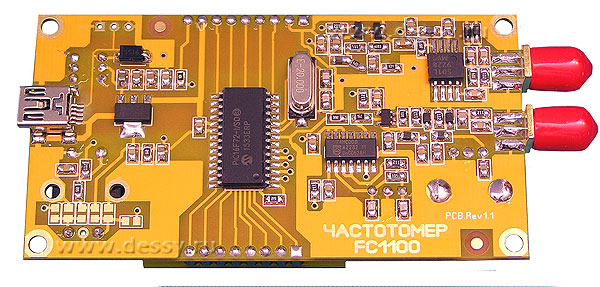

Обратная сторона частотомера FC1100

Обратная сторона частотомера FC1100 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов.

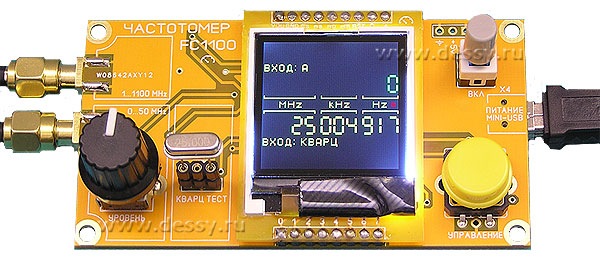

Режим измерения частоты кварца в частотомере FC1100

Режим измерения частоты кварца в частотомере FC1100

Схема компаратора/формирователя входного сигнала 0...50 МГц.

Схема делителя частоты входного сигнала 1...1100 МГц.

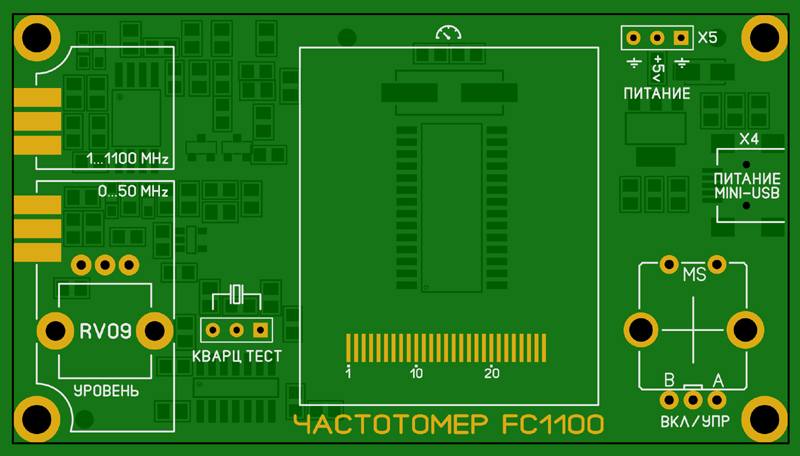

Упрощенный вид лицевой стороны печатной платы частотомера FC1100.





Начальная стадия разработки ядра программы с применением комплекса "Мастер-Чип".
