Плата расширения для подключения дополнительных датчиков к Arduino V2.0

Артикул: ENS-00582
Есть в наличии
450 руб
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
  • Отзывы (0)
Модуль предназначен для установки в розетки Arduino MEGA и позволяет облегчить подключение к Arduino MEGA большого количества простых периферийных устройств. Это удобно в проектах с использованием множества датчиков, светодиодов, кнопок, двигателей, реле. На плате MEGA Sensor Shield V2.0 предусмотрена кнопка сброса. Есть индикатор включения питания подписанный PWR.

Плата расширения для подключения дополнительных датчиков к Arduino V2.0


MEGA Sensor Shield V2.0 Dedicated Sensor Expansion Board for Arduino

Модуль предназначен для установки в розетки Arduino MEGA и позволяет облегчить подключение к Arduino MEGA большого количества простых периферийных устройств. Это удобно в проектах с использованием множества датчиков, светодиодов, кнопок, двигателей, реле. На плате MEGA Sensor Shield V2.0 предусмотрена кнопка сброса. Есть индикатор включения питания подписанный PWR.

Характеристики



Напряжение питания 5 – 6 В

Контакты

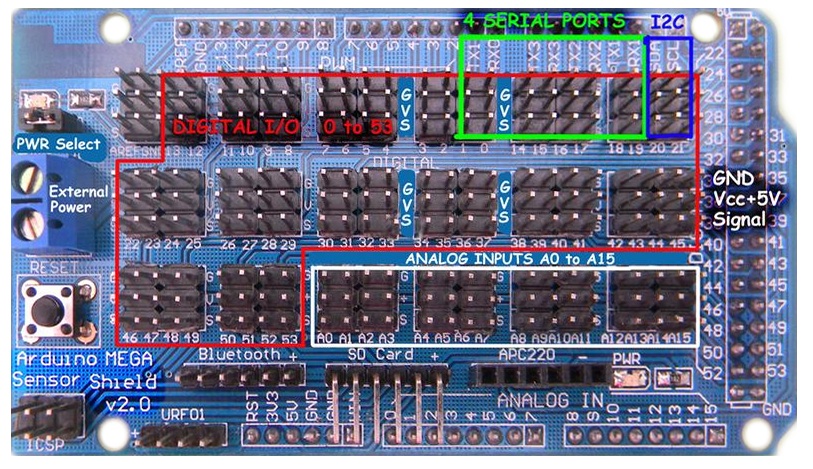

Модуль содержит несколько групп контактов. Самая большая группа состоит из более мелких групп по 3 контакта для подключения 54 устройств имеющих цифровые входы или выходы. На изображении MEGA Sensor Shield V2.0 они выделены красным цветом, подписаны 0 – 53. В каждой малой группе 2 контакта для линий питания и 1 для линии сигнала. Они обозначены:

G общий провод,
V или + питание,
S сигнал.

Есть 16 групп контактов для подключения устройств с выходным аналоговым сигналом. Здесь группы из трех контактов содержат 2 контакта для питания внешнего устройства и 1 вход АЦП. На изображении они выделены белым, подписаны A0 – A15.



Жгут проводов соединяющий группу из трех контактов с простым устройством.

Зеленой окантовкой выделены группы контактов четырех интерфейсов USART. Синим на изображении выделен интерфейс I2C.

Подписаны на плате.
ICSP – интерфейс внутрисхемного программирования, контакты для подключения программаторов.
URF01 – Ultrasonic interface для подключения ультразвукового датчика расстояния, первый контакт обозначен знаком +. Используемые контакты Arduino: VCC, D18, D19, GND.
Bluetooth – интерфейс для подключения устройства Bluetooth.
SD card – интерфейс для подключения SD карт, первый вывод обозначен знаком +. Используемые контакты Arduino: VCC, GND, D51, D53, D52, D50.
APC220 – для подключения устройства Wi-Fi.
AREF – вход опорного напряжения для АЦП.
Синяя винтовая клемма служит для подключения внешнего источника питания. Контакты подписаны: GND, VCC.

Перед установкой в розетки Arduino MEGA проверьте насколько в месте пайки торчат концы выводов перемычки SEL_PWR. Их необходимо укоротить до минимальной величины. При установке MEGA Sensor Shield V2.0 поверх Arduino MEGA может произойти замыкание, приводящее к выходу из строя источника питания. Необходимо прокладывать изоляционный материал между корпусом разъема USB и нижней поверхностью платы как изображено на фото.

 width=

Питание

Питание MEGA Sensor Shield V2.0 производится от Arduino MEGA или от внешнего источника. Выбор источника питания выполняется с помощью перемычки SEL_PWR. Это удобно использовать для питания электродвигателей и других нагрузок общее потребление тока которых превосходит 0,3 А.

 width=
