Регулятор мощности с ШИМ 12-50 В, 30 А. Модуль RP124.2M

Артикул: RDKT25518
Есть в наличии
495 руб
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
  • Отзывы (0)

Спаянное и проверенное устройство с инструкцией в упаковке.

Данный набор позволяет реализовать регулятор мощности с широтно-импульсной модуляцией, который применяется совместно с
устройствами, питающимися от постоянного тока. Обладает высоким КПД, большой нагрузочной способностью и широким диапазоном
питающих напряжений. Может использоваться для регулирования скорости вращения коллекторных электродвигателей постоянного
тока, мощности нагревательных приборов, ламп накаливания, светодиодных лент 12-50В, с максимальным током потребления до
30А.

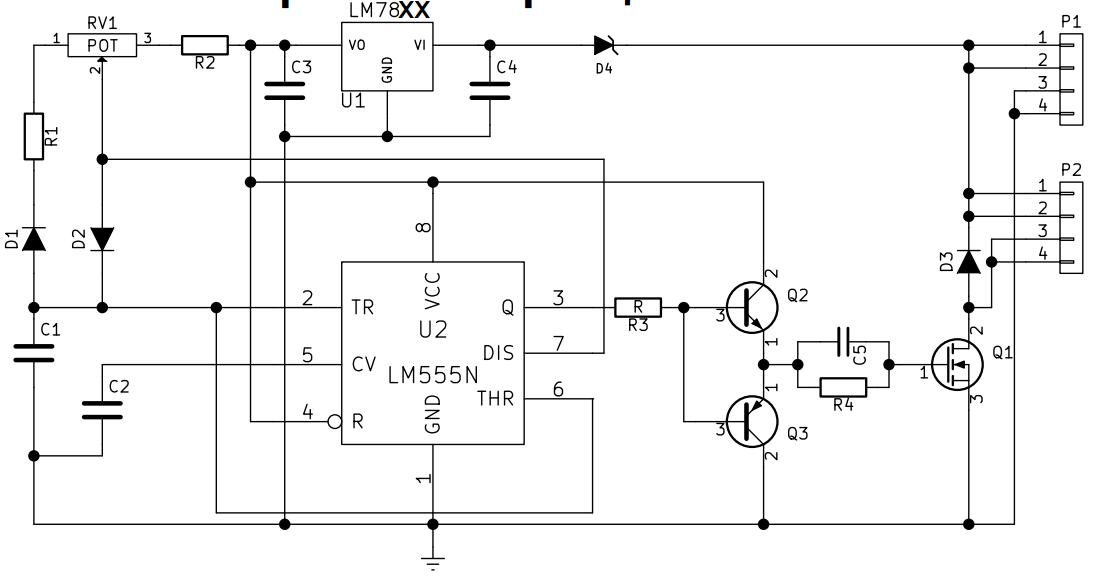

Схема электрическая принципиальная


Регулятор мощности с ШИМ 12-50В, 30А. Радиоконструктор RP124.2

Технические характеристики:


Напряжение питания........................12...50В;
Потребляемый ток............................<10мА;
Максимальный ток нагрузки, ……………..30А;
Коэффициент заполнения ШИМ.....5...95%
Частота ШИМ....................................~20кГц
КПД....................................................>95%

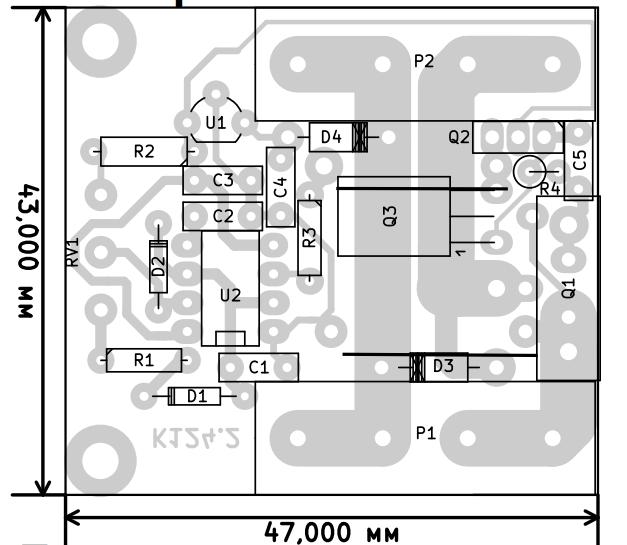

Схема расположения элементов


Регулятор мощности с ШИМ 12-50В, 30А. Радиоконструктор RP124.2

Примечания:


1. При необходимости работы димера от напряжений выше 20-25В,
необходимо установить суппресор D4. В противном случае D4
заменить перемычкой.
2. Для обеспечения надежности, в зависимости от питающего
напряжения, суппресор выбрать с напряжением стабилизации на 15 В
меньше питающего.
3. Токопроводящие открытые дорожки залудить!
4. Транзистор установить на радиатор площадью не менее 600кв.см
5. При долговременных нагрузках близких к максимальным, обеспечить
конвективное охлаждение печатной платы.
