УНЧ TDA7377 стерео 2х15 Вт с сабвуфером 30 Вт. Модуль RS162M

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.

Спаянное и проверенное устройство с инструкцией в упаковке.

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.

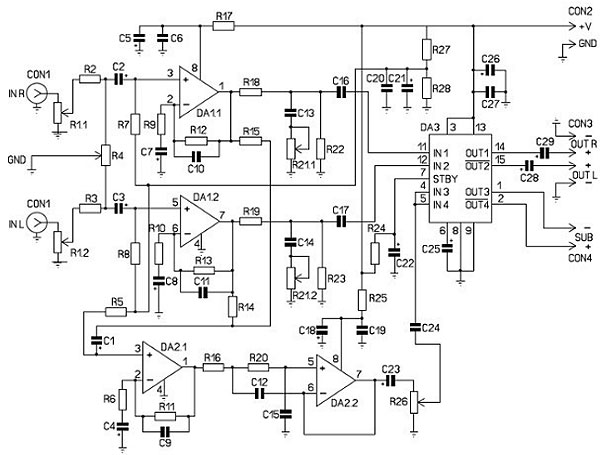

Принципиальная схема

  Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировку спектра в области высоких частот можно выполнить сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass). Основное усиление сигнала осуществляется микросхемой DA3(TDA7377).
  Входной сигнал подаётся на разъём CON1. Усиленный сигнал с разъёма CON3 подаётся на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.

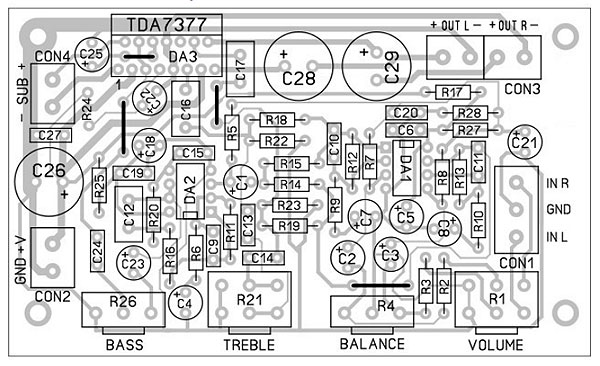

Схема расположения элементов

 Характеристики:

  • Напряжение питания: DC 10...18 В;
  • Полоса воспроизводимых частот: 20...20 000 Гц;
  • Входное сопротивление: 10 кОм;
  • Глубина регулировки тембра по ВЧ: 12 дБ;
  • Коэффициент гармоник, при U_пит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
  • Номинальная выходная мощность каналов L,R при U = 14,4 B и R = 4 Ом: 2x10 Вт;
  • Номинальная выходная мощность сабвуфера при U = 14,4 B и R = 4 Ом: 1x20 Вт;
  • Упаковка: Блистер/OEM;
  • Размеры OEM упаковки: ~185 x 100 x 20 мм;
  • Размеры устройства: ~108 x 80 x 25 мм;
  • Общая масса набора: ~40 г.

 Комплект поставки:

  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.

Примечания:

  • На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
  • DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.
