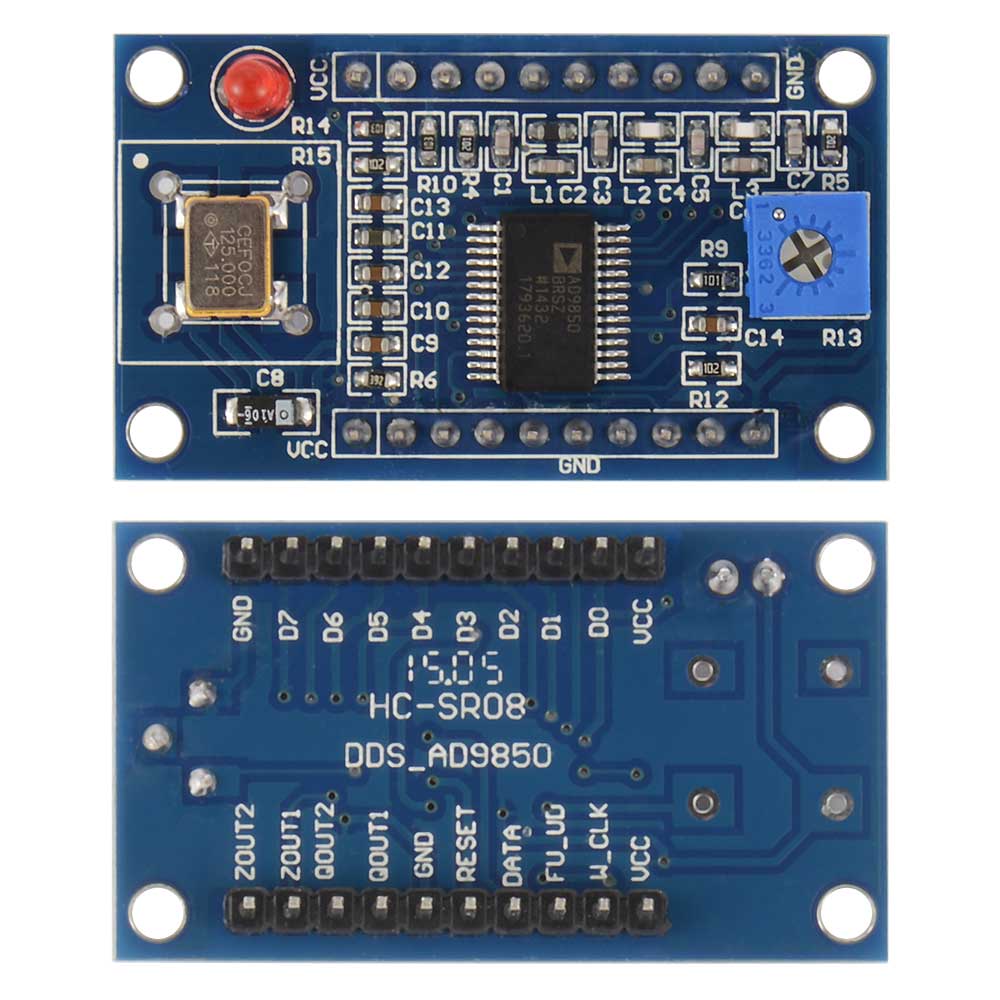

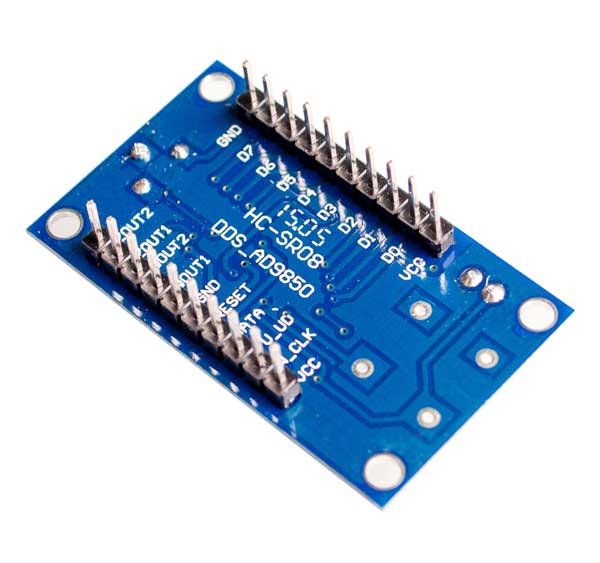

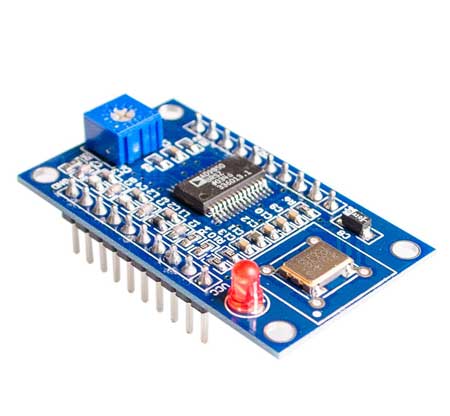

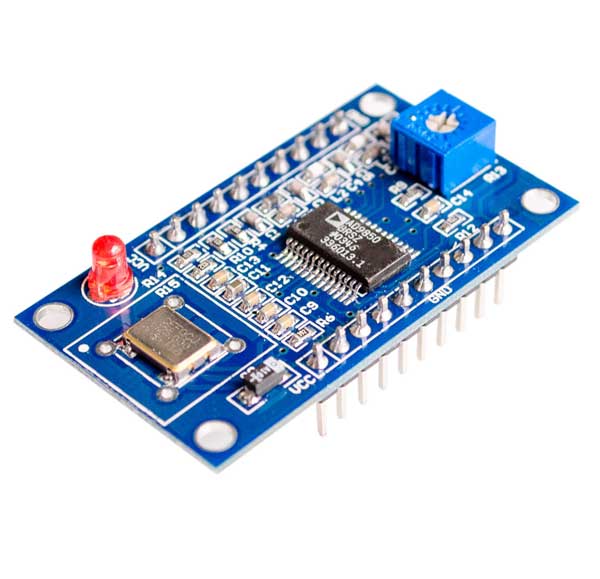

Этот модуль может выводить синусоиду или меандр.
Особенности:
2 выхода синусоиды и 2 выхода меандра..
AD9850 работает в диапазоне частот: 0-40 МГц.
после 20-30 МГц частоты гармоник возрастает, сигнал будет все меньше и меньше в чистоте.
Прямоугольный сигнал на выходе (Меандр) получается в диапазне: 0-1 МГц.
Режим параллельного и последовательного ввода данных может быть выбран с помощью перемычек.
Синтезатор частот AD9850 использует кварцевый генератор на 125 МГц.

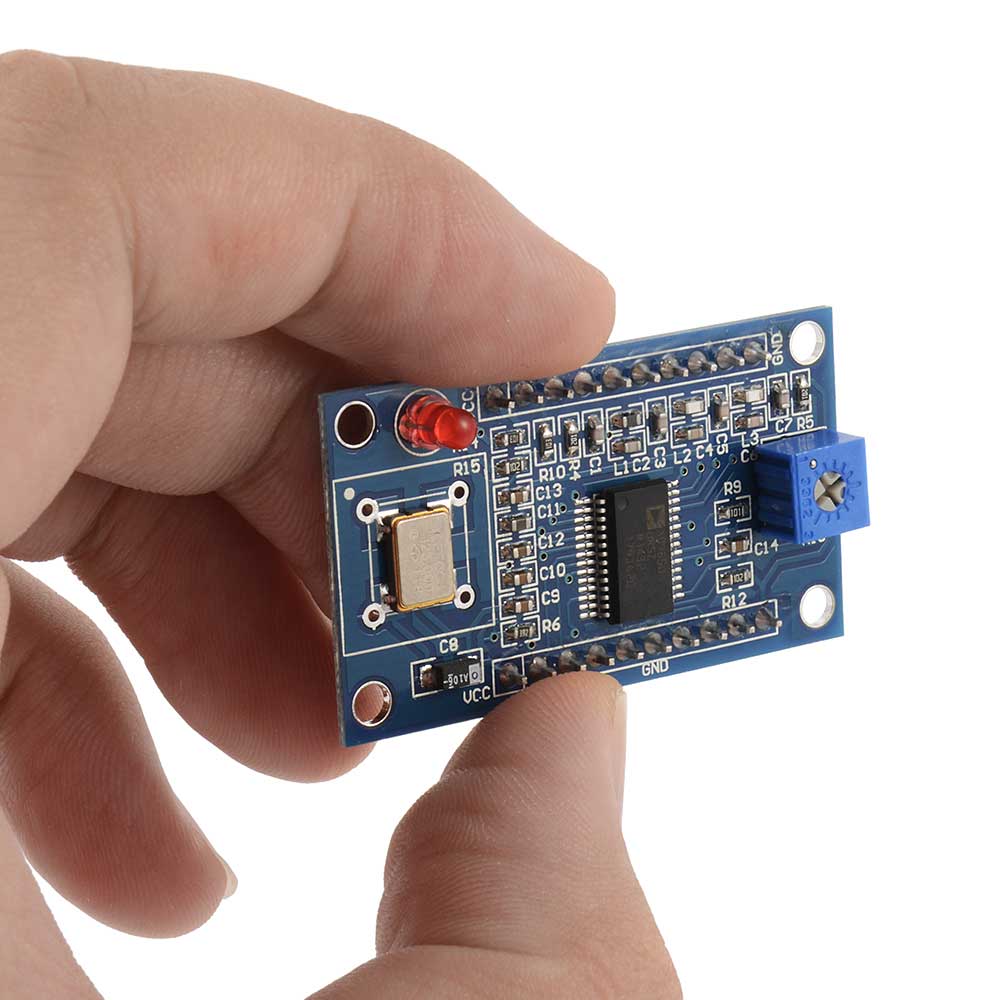

Размер платы: 42х30 мм.
Вес: 7 г.
Предназначен для подготовленных радиоюбителей, знакомы с програмированием и работой синтезаторов частот.
Модуль генератора на AD9850 от 0 до 40 МГц. Модуль RI043. Описание в формате PDF
