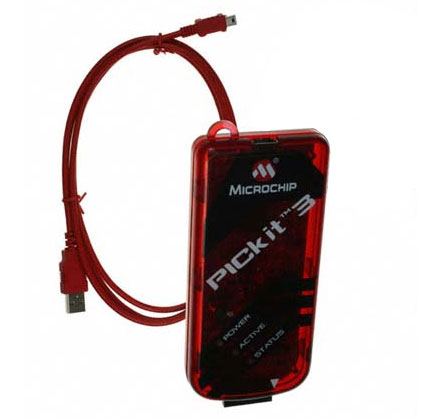

PICKIT 3 (PG164130). Внутрисхемный отладчик / программатор / эмулятор RC047

2 566 p

Артикул TXR7101002003

Полный схемотехнический аналог фирменного программатора PICKIT 3 компании Microchip.
PICkit 3 используется для внутрисхемной отладки логики, включённой в каждый чип с флэш-памятью, чтобы обеспечить недорогую аппаратную отладку и программирование.
Простой USB программатор для микроконтроллеров PIC и ключей KeeLOQ.
Программатор поддерживается Интегрированной Средой Разработки MPLAB-X-IDE (...Скачать ПО...), и собственным отдельным клиентом MPLAB X IPE из состава MPLAB-X-IDE.
При использовании с MPLAB-IDE, программатор может выполнять функцию Внутрисхемного Отладчика (ICD).
Дополнительное питание не требуется.
Малогабаритный модуль в пластиковом корпусе с интерфейсом USB и 6-ти контактным разъёмом ICSP (ссылка на PDF внизу).

Внутрисхемная отладка имеет следующие преимущества:
  • Низкую стоимость;
  • Минимум аппаратных средств, необходимых для отладки;
  • Не требуются панельки и адаптеры.

PICkit 3 должен использоваться для разработки и отладки, а не для производства программирования.

PICkit 3 позволяет делать отладку и программирование PIC^(R) и dsPIC^(R) флэш микроконтроллеров по наиболее доступной цене, используя мощный графический пользовательский интерфейс MPLAB интегрированной среды разработки (IDE). MPLAB PICkit 3 подключён к ПК инженера с использованием USB Full Speed интерфейса и может быть подключён к оконечному устройству через отладочный (RJ-11) разъём Microchip (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). В разъёме используются контакты ввода/вывода и линия сброса для внутрисхемной отладки и программирования.

ВАЖНЫЕ ЗАМЕЧАНИЯ

Ввиду того, что программатор PICKIT3 поддерживает большой список микроконтроллеров, и часть из них не допускают подачи напряжения питания более 3,3 В, при каждом запуске программы поддержки PICKIT3, вам следует самостоятельно, в настройках выбрать уровень напряжения питания и разрешить подачу питания программатором на микроконтроллер. Ниже рассказывается, каким образом это сделать:

Итак, чтобы использовать программатор PICKIT3 в среде MPLAB IDE 8.92 и ниже, следует:
  • Запустить MPLAB IDE 8.92.
  • Programmer >> Select Programmer >> PicKit3.
  • На предупреждение в окне "Voltage Caution" нажать кнопку "Cancel" (!)
  • Прочитать предупреждение: "Failed to properly connect to PICkit 3".
  • Programmer >> "Settings" >> Откроется окно "Pickit3 Settings" >> Вкладка "Power" >> Выберите напряжение питания контроллера >> ВАЖНО: Установить "галку" на "Power target circuit from Pickit3" >> нажать "Ok" >> Снова прочитать предупреждение в окне "Voltage Caution" и в этот раз, нажать "Ok".
  • Programmer >> Reconnect.
  • Можете пользоваться программатором.

Чтобы использовать программатор PICKIT3 с программой MPLAB X IPE, следует:
  • Запустить MPLAB X IPE.
  • Выбрать требуемый микроконтроллер ("Device").
  • "Settings" >> "Advanced Mode" >> введите пароль (обычно: microchip) >> поставьте галку на "Remember Password" >> нажмите "Log on" >> в левом ряду кнопок, нажмите "Power" >> Выберите напряжение питания контроллера >> ВАЖНО: Внизу, в поле "ICSP Options" установите "галку" на "Power Target Circuit from Tool" >> Слева, вверху, нажмите кнопку "Operate".
  • Нажмите кнопку "Ok" в окне MPLAB-IPE "CAUTION.......".
  • Можете пользоваться программатором.

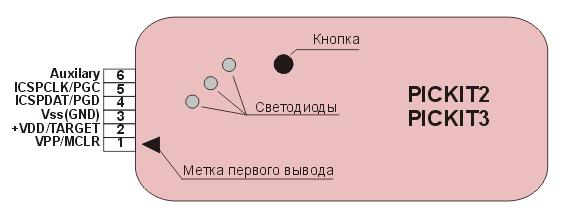

Назначение контактов разъёма ICSP программатора PICKIT3:

Особенности:
  • USB Full Speed (скорость 12 Mбит/с для связи с хост-ПК);
  • Выполнение в реальном времени;
  • Совместим с MPLAB IDE (экземпляр в комплекте);
  • Встроенный монитор от КЗ и перенапряжения;
  • Обновление ПО с ПК / загрузки из Интернета;
  • Полностью закрытый корпус;
  • Поддержка низкого напряжения до 2 В (диапазон 2...6 B);
  • Даигностические LED-индикаторы (Питание, Активность, Ошибка);
  • Чтение/запись программ и данных памяти микроконтроллера;
  • Стирание программной области памяти с проверкой;
  • Программирование до 512 КБ флэш-памяти с помощью Programmer-to-Go.

Комплект поставки:
  • Программатор PICkit 3;
  • Кабели и переходники:
    •• Кабель удлинитель (USB-A <> Mini-USB-B 5 pin.);

    •• Кабель ICSP (BLS-1x6 <> BLS-1x6);

    •• Переходник PLS-1x6L (Long) (2 шт.);

Оригинальная инструкция на внутрисхемный отладчик / программатор / эмулятор PIKkit 3 (PG164130)
