Радиоконструктор RL170. Сигнал поворота

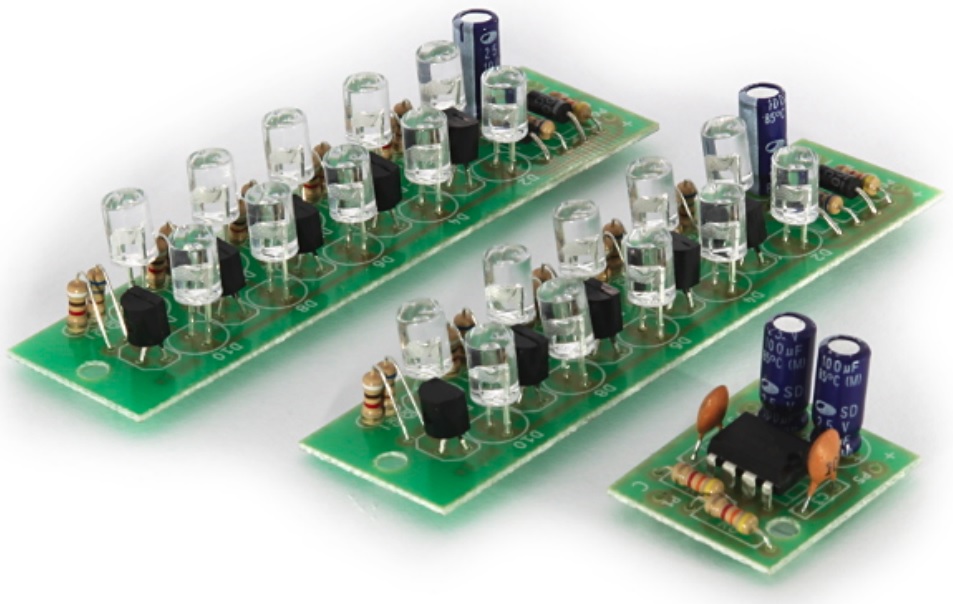

Три печатные платы с компонентами и инструкцией в упаковке.
  Этот радиокотструктор позволит вам собрать поворотные сигналы с оригинальным эффектом. Такие сигналы устанавливают на велосипеды, скутеры, мотороллеры и другие.

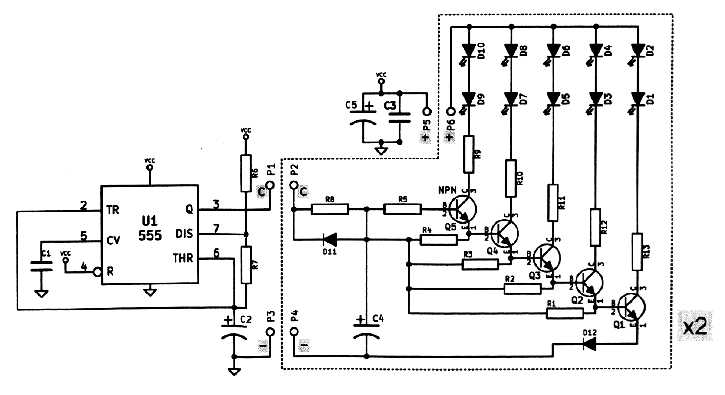

  В устройстве используют по пять пар светодиодов (для левого и правого), которые поочерёдно плавно загораются.

 Характеристики:
  • Напряжение питания: +9...16 В;
  • Потребляемый ток: <200 мА;
  • Сложность: средняя;
  • Размеры печатной платы А: 25 x 20 x 1 мм;
  • Размеры печатной платы В: 80 x 20 x 1 мм;
  • Упаковка: Блистер;
  • Размеры блистера: 160 x 85 x 25 мм;
  • Общая масса набора: ~50 г.

 Комплект поставки:

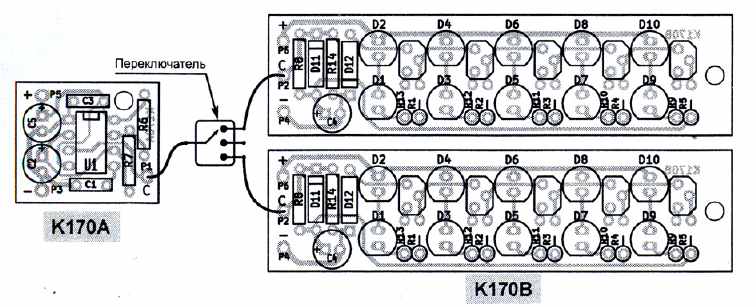

  • Плата печатная А;
  • Плата печатная В: 2 шт;

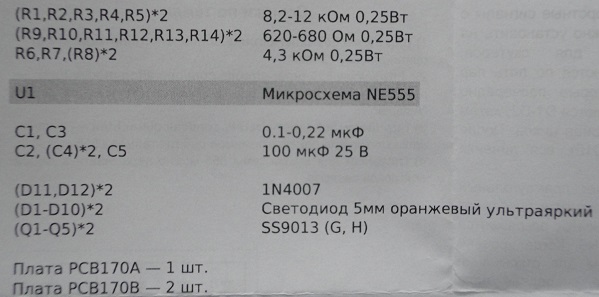

  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.

 Примечания:
  • http://555-timer-circults.com/bike-turning-signal.html - оригинальный проект;
  • http://555-timer-circults.com/operating-modes.html - режимы работы таймера 555;
  • http://555-timer-circults.com/calculator.html - онлайн-калькулятор для расчёта режимов работы таймера 555;
  • datasheet для микросхемы 555 находят с помощью любой поисковой системы.
