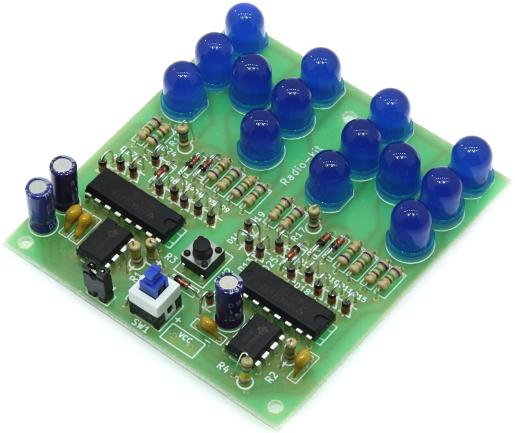

Данный конструктор позволит собрать генератор 2-х случайных цифр в интервале 1...6 для создания электронной версии двух игральных костей. Этот генератор заменит всем привычные кубики для разнообразных настольных игр. Отображение цифр осуществляется СИНИМИ светодиодами в двух модулях по 7 штук, которые копируют расположение точек на гранях игральных кубиков.
Схема питается от постоянного напряжения 6...16 В через контактные площадки VCC. Кнопка SW1 включает и выключает питание схемы. По нажатию и удерживанию кнопки SW2 происходит имитация перемешивания кубиков и при отпускании кнопки произойдёт "вбрасывание кубиков", плавно замедляя их перемешивание до полной остановки. С помощью перемычки JP1 можно отключить или включить второй кубик.
Характеристики: • Количество игральных кубиков: 2 шт.; • Индикация: Светодиодная; • Цвет светодиодов: СИНИЙ; • Диапазон питающих напряжений: DC 6...16 В; • Потребляемый ток: Не более 55 мА; • Габаритные размеры: 70 х 68 х 15 мм; • Масса: ~40 г.
