Радиовыключатель RC-2-12-KR1202-MR2 для управления двигателем 12 В

Дистанционный выключатель разработан специально для управления 12-ти вольтовым электродвигателем.
Например, в сдвижных воротах, небольших лебёдках, талях, каких-либо других механизмах, где требуется изменение направления врвщения якоря электродвигателя. В коллекторных двигателях постоянного тока это происходит путём смены полярности питающего напряжения.

Режимы работы:

1) Импульсный режим (на удержание):
Нажатие и удержание на пульте кнопки (например, A) - приводит двигатель постоянного тока во вращение в одну сторону;
отпустить кнопку дистанционного управления - двигатель постоянного тока выключится;
Нажатие и удержание на пульте кнопки (например, B), приводит двигатель постоянного тока во вращение в противоположном направлении; отпустите кнопку дистанционного управления - двигатель постоянного тока выключится;

2) Триггерный режим (режим на фиксацию):
Нажатие на кнопку пульта дистанционного управления (например, A), приводит двигатель постоянного тока во вращение в одну сторону. Двигатель продолжит вращаться и после отпускания кнопки. Чтобы его остановить - надо снова нажать эту же кнопку дистанционного управления, и тогда двигатель постоянного тока выключится;
Нажатие на кнопку пульта дистанционного управления (например, B) , заставит двигатель постоянного тока вращаться в обратном направлении;
Снова нажмите кнопку дистанционного управления, двигатель постоянного тока выключится;

Изменить направление вращения можно и без повторного нажатия кнопки (не переходя в режим "СТОП")
Но это крайне не рекомендуется для инерционных механических систем, поскольку редёт к большим механическим перегрузкам
и, как правило, быстрому выходу из строя механизмов.

3) Непрерывный режим.
После программирования этого режима, а также после подачи напряжения на исполнительный блок на выходах реле напряжения нет.
Оно появляется после первого нажатия на любую из запрограммированных кнопок и нажатием на другую кнопку можно лишь
изменить его полярнось (направление вращения электромотора в случае его подключения). Снять напряжение на выводах реле можно лишь обесточив исполнительный блок или произведя сброс настроек. См. инструкцию.

4) Импульсно-триггерный режим.

Нажатие и удержание на пульте кнопки (например, A) - приводит к тому, что двигатель постоянного тока вращается в одну сторону;
отпустите кнопку дистанционного управления, двигатель постоянного тока выключится;
Однократное нажатие на пульте на кнопку (например, B), приводит к тому, что двигатель начинает вращаться в
противоположном направлении; Выключить вращение можно или повторным нажатием на кнопку B или нажатием и удержанием кнопки А;

5) Импульсно-фиксированный режим:
При нажатии кнопки А или B независимо от длительности нажатия на выходе формируется
импульс 12 Вольт длительностью 0.15 сек. Причём этот импульс имеет разную полярность на выходах, что приводит, в случае с электродвигателем, к его кратковременному вращению в ту или иную сторону.

Основные технические характеристики:

Дальность действия пульта: до 70 метров в прямой видимости.
Частота радиоканала: 433 МГц.
Порядок управления двигателем : "вперед" - "стоп" - "реверс" или "реверс" - "стоп" - "вперед".
Питание исполнительного устройства; 12 В.
Ток покоя: 25 мА.
Рабочий ток исполнительного устройства, без учёта потребления электродвигателя (реле включено) - 40 мА.
Реле 10А

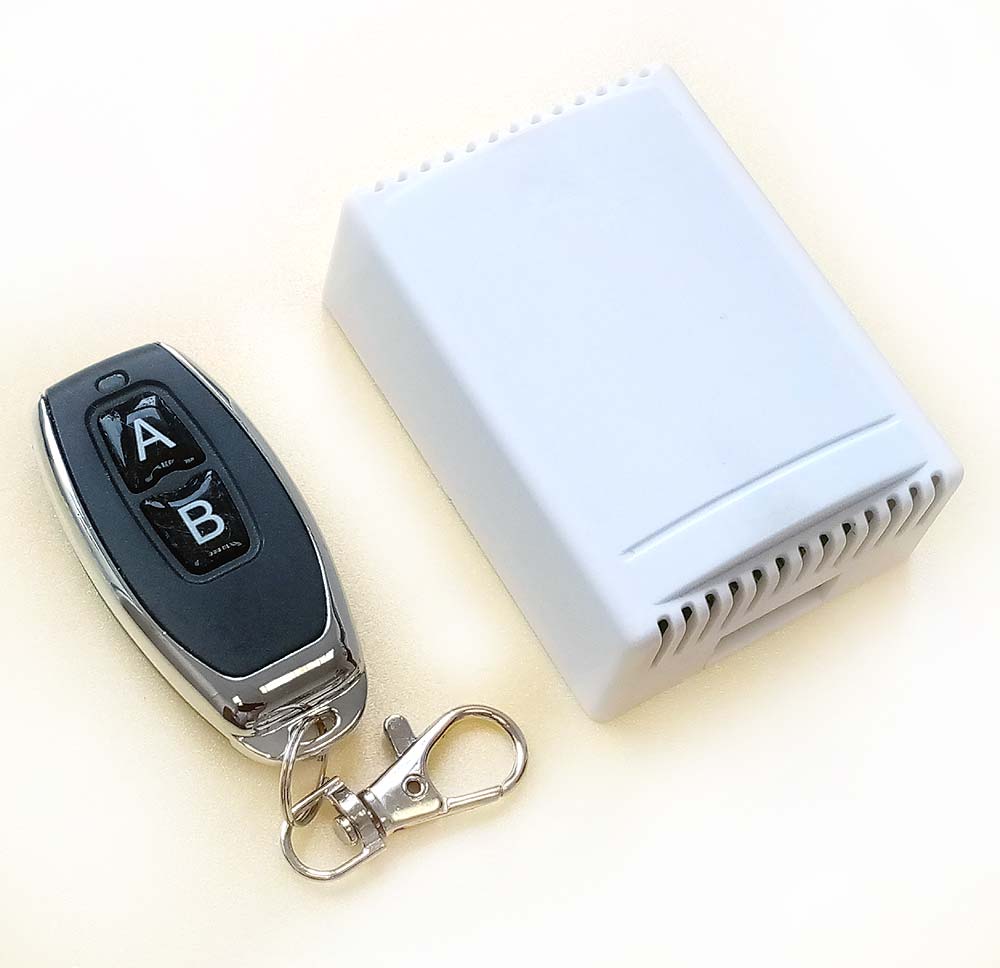

В комплекте один пульт, комплект закодирован, готов к работе.
Совместимость с пультами PT1527, EV1527

Инструкция по программированию прилагается.

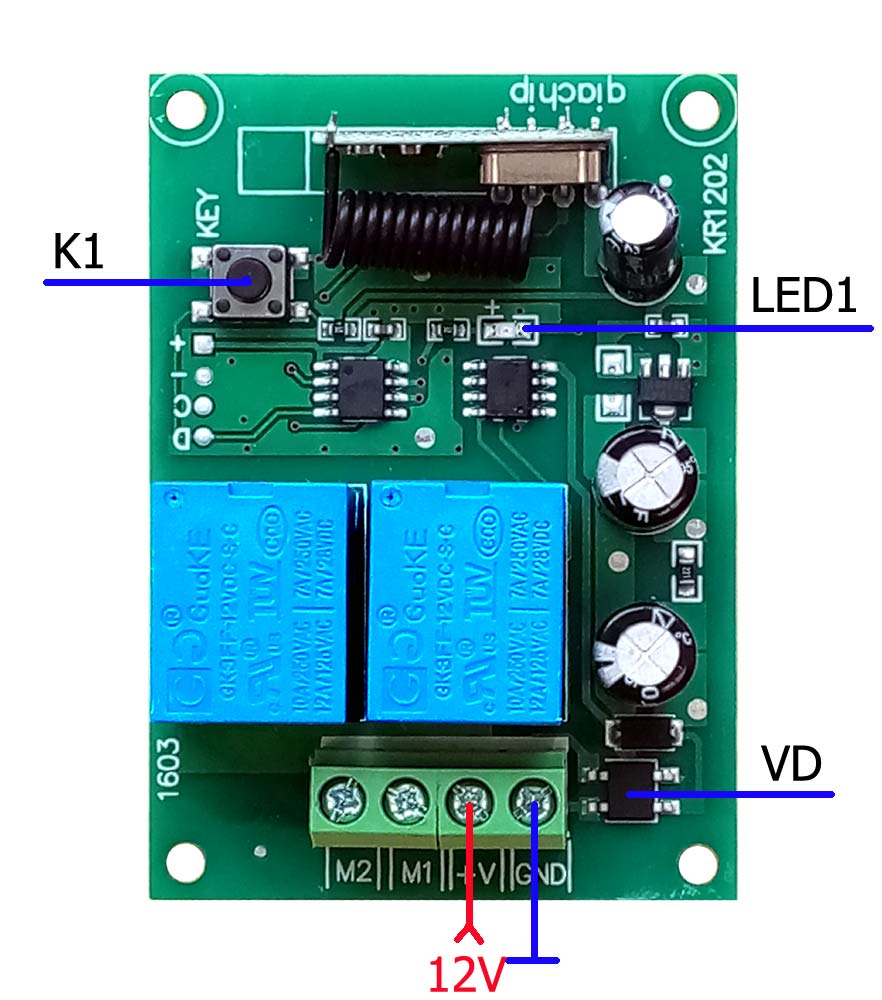

Благодаря диодному мосту на плате устройство защищено от переполюсовки питания.
Габариты платы в мм : 69 х 49 х 21мм.
Габариты корпуса в мм: 75 х 55 х 28 мм.
