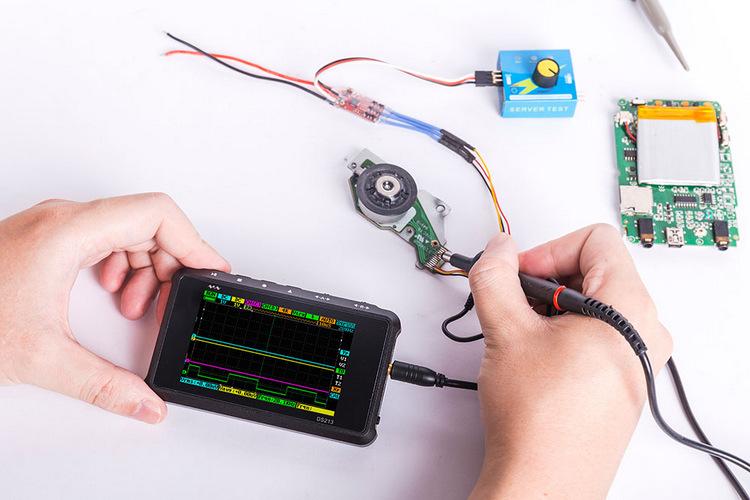

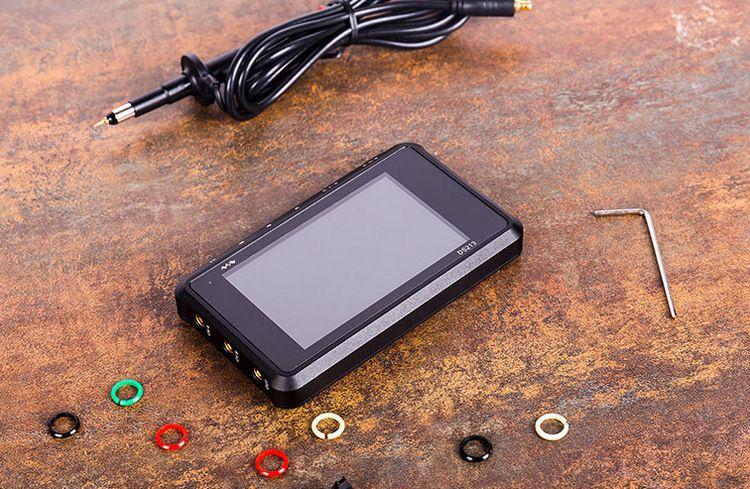

DS213 - это компактный осциллограф с питанием от батареи, некоторые характеристики которого улучшены по сравнению с предыдущей версией DSO203.
Технические характеристики:
• Процессор: ARM Cortex M3;
• ЦАП: HWD9288-100;
• Ширина полосы пропускания: 15MHz;
• Частота выборки: 100MS/s;

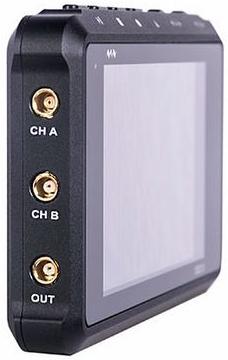

• Аналоговые каналы: 2([CH_A] [CH_B]);

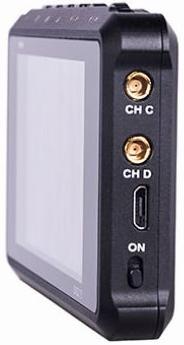

• Цифровые каналы: 2([CH_C] [CH_D]);
• Расчет по каналам: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B],[CH_C]&[CH_D],[CH_C] [CH_D];
• Вертикальная чувствительность:
• х1 = 10mV-10V/div (1-2-5 STEP);
• х10 = 100mV-100V/div (1-2-5 STEP);
• Горизонтальная чувствительность: 100нс-1с;
• Разрядность по вертикали: 8 бит;
• Буфер памяти: 4 канала, 4*4K;
• Связи: DC, AC;
• Максимальное напряжение: ±40Vpp (±400Vpp с делителем x10);
• Типы триггеров: Ascend/Descend Edge Trigger Mode, Positive/Negative Pulse Trigger, Logic Trigger;
• Режим триггера: Auto, Normal, Single, Slow;
• Источники триггера: [CH_A] [CH_B] [CH_C] [CH_D];
• Генератор:
• Прямоугольный сигнал: 10Hz — 8MHz, 20 shifts and 3 Vpp Signal Sources;
• Синус/Треугольник/Пила: 10Hz — 20MHz, 11 shifts and 3 Vpp Signal Sources;
• Хранилище: 8 Мб;
• Типы файлов: BMP, BUF, CSV;
• Автоматическое измерение: Signal sequence/cycle/duty ratio, peak voltage/virtual value/max value/min value/average;
• Курсорные измерения: Время, Амплитуда;
• Режимы работы каналов:
• [CH_A], скрыт;
• [CH_B], скрыт;
• [CH_C], REC_1, REC _2, REC _3, REC _4, скрыт;
• [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D], скрыт;
• Аккумулятор: 1000 мАч;
• Размеры: 100 x 59 x 14 мм;
• Масса: 129 г;
• Сертификаты: CE, FCC.

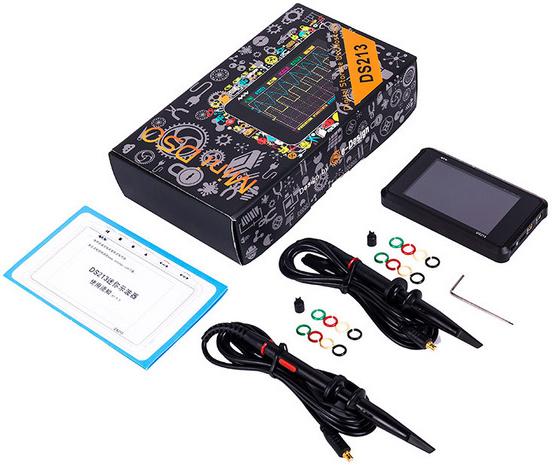

Состав комплекта:
• Цифровой осциллограф DS213;
• 1000 мАч LiPo батарея;
• X10 зонд;
• X1 зонд;
• USB кабель;
• Отвёртка;
• Обложка сумка;
• Руководство пользователя.
