Ethernet модуль KBX-100

Ethernet модуль в надежноми и прочном защитном корпусе для решения различных задач сопряжения, управления и мониторинга исполнительных утрсойств по сети Ethernet (LAN). Содержит внутри себя плату модуля Laurent-2.

- Ethernet (LAN) модуль управления
- Влаго, пыле защитный корпус
- Web-интерфейс + редактор
- Реле 220В / 7А, 4 штуки
- Счетчик импульсов: 4 штуки
- Входные дискретные линии: 6 штук
- Выходные дискретные линии: 12 штук
- ШИМ выход, RS-232, 2 x АЦП
- Производство: Россия (KernelChip)

Описание:

KBX-100 это плата Ethernet модуля Laurent-2, размещенная в прочном влаго-, пыле-защищенном пластиковом корпусе с Ethernet разъемом и двумя герметичными кабельными вводами (сальниками) для подключения к аппаратной переферии модуля, к которую входят: реле, оптоизолированные входные и выходные линии, АЦП, датчик температуры, ШИМ, счетчики импульсов, RS-232. Модулем можно управлять через встроенный Web-интерфейс (+ редактор) или набором текстовых команд управления по TCP/IP протоколу.

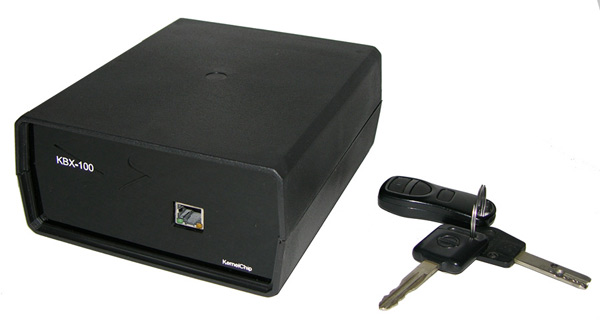

Рисунок 1. Относительные размеры модуля KBX-100

Все аппаратные ресурсы модуля выведены на клеммные зажимы, обеспечивающие надежное соединение и возможность подключения внешних цепей в полевых условиях. Внешние проводники к клемным зажимам вводятся внутрь корпуса через герметичные кабельные вводы (сальники), что обеспечивает повышенную механическую прочность контактов и защиту от влаги и пыли.

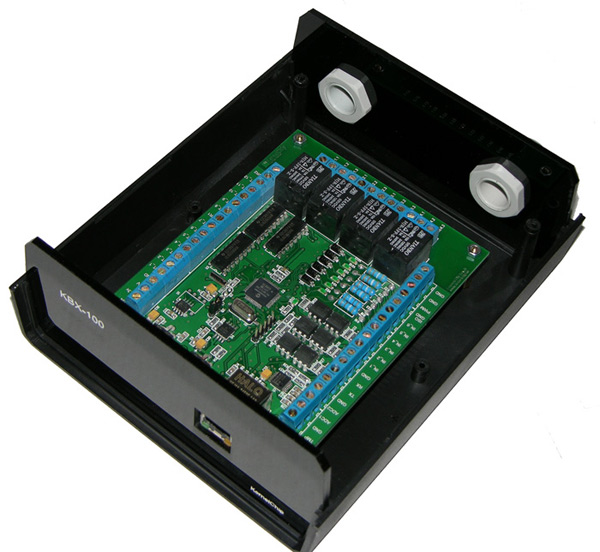

Рисунок 2. Внутреннее "устройство" модуля KBX-100

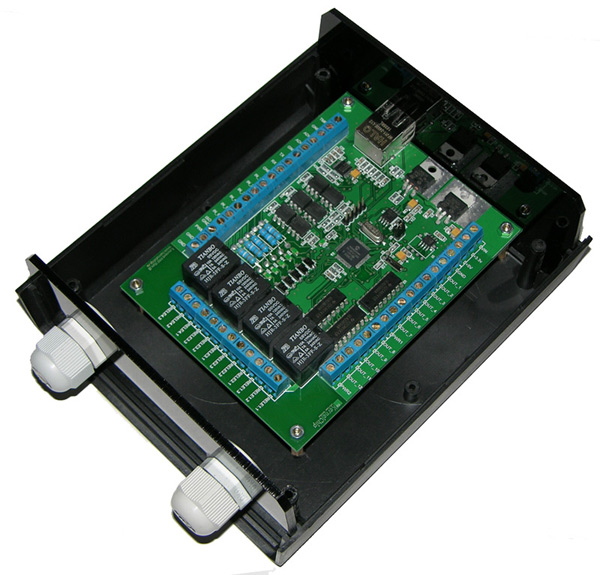

Рисунок 3. Внутреннее "устройство" модуля KBX-100. Хорошо видны кабельные вводы.

В модуле KBX-100 используются герметичные влаго-, пыле-защитные кабельные вводы – гермовводы (сальники). Необходимые кабеля и провода от внешних устройств, которыми нужно управлять, заводятся в внутрь модуля и закрепляются на клемных контактах через отверстие в гермовводе. Как только кабели подключены, гермоввод затягивается, и резиновый уплотнитель плотно обжимает кабель, препятствуя проникновению влаги и пыли внутрь модуля и защищая обслуживающий персонал от прямого взаимодействия с оголенными проводами и контактами, находящимися под высоким напряжением.

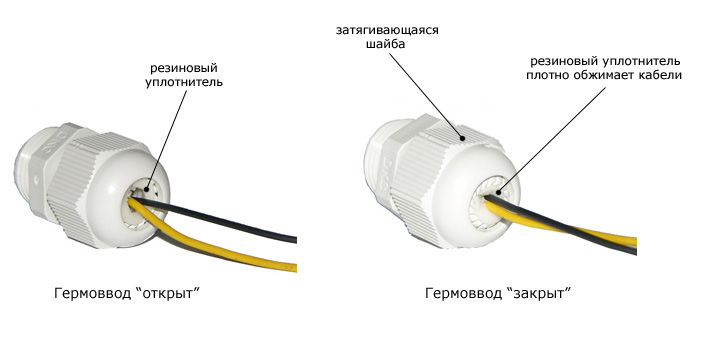

Рисунок 4. Гермовводы модуля KBX-100.

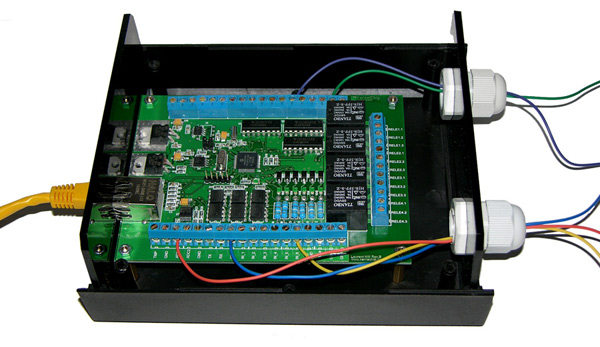

Рисунок 5. Подключение проводников к модулю через кабельные вводы (сальники)

Верхняя крышка модуля, которую необходимо снимать для подключения проводников к клеммам модуля, крепится к корпусу с помощью четерех шурупов с донной стороны модуля.

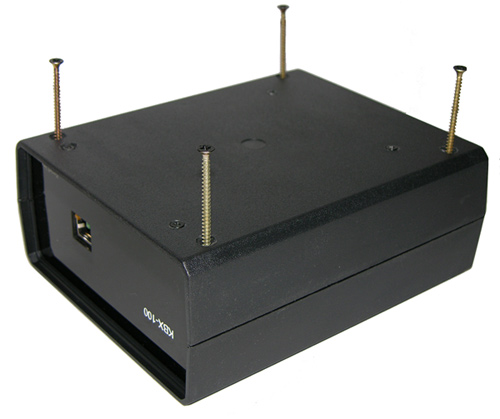

Рисунок 6. Крепление съемной крышки корпуса модуля

Документация, программное обеспечение:

Для получения технических описаний, программного обеспечения и другой информации следует обратиться к материалам модуля Laurent-2.

Комплект поставки:

В комплект поставки входит только сам модуль KBX-100.

Гарантия:

Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.
