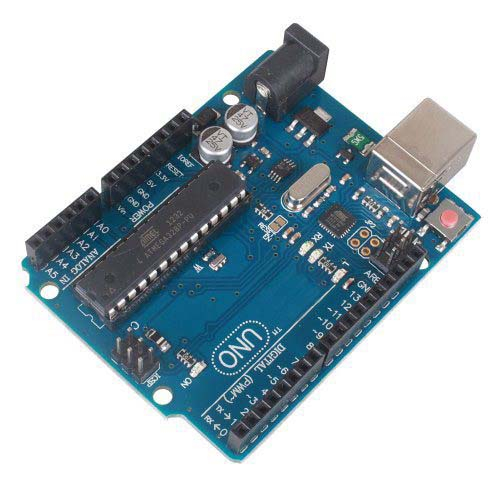

Версия Arduino Uno R3 появилась взамен своему предшественнику Arduino Uno. Это плата, включающая контроллер и порты ввода и вывода, с возможностью присоединения к ним разнообразных механизмов. Такие устройства обычно интересны учащимся, программистам или новичкам в сфере радиоэлектроники. Купить Arduino Uno R3 может любой человек, желающий сконструировать свой личный гаджет.

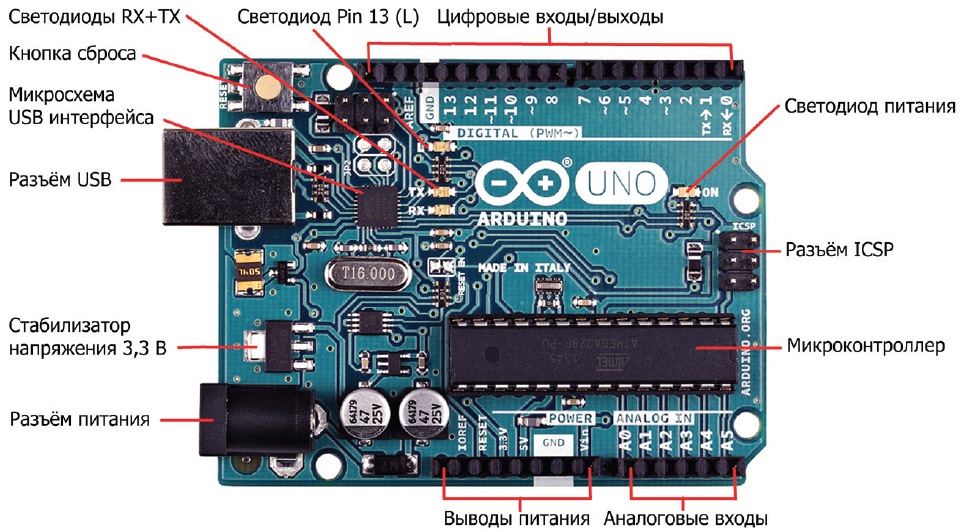

Изначально Arduino Uno создан на основе контроллера АТmega 328 и обладает четырнадцатью цифровых вводов и выводов, шестью аналоговыми входами, кварцевым гeнepaтopом, USB-портом, двумя видами разъёмов: силовым и ICSP, а так же клавишей для перезагрузки.
Новая модель имеет конвертер USB-UART на основе АТmega16U2, в то время как раньше применялись 8U2 и FTDI. Кроме того, улучшили стабильность цепей сброса контроллера и обновили назначение разъемов платы.
Технические данные:
- контроллер АТmega328
- напряжение пять Вольт;
- желательное входное напряжение от семи до двенадцати Вольт;
- максимальное входное напряжение от шести до двадцати Вольт;
- шесть аналоговых входов;
- постоянный ток на линии ввода и вывода 40 мА, на линии 3.3В 50 мА;
- память 32 Кб, из которых 0,5 для загрузчика;
- тактовая частота 16 МГц.
- в качестве загрузчика устанавливается OptiBoot 4.4.
- цифровые вводы / выводы: 14 (6 из которых обеспечит выход ШИМ)
- постоянный ток в линии ввода / вывода: 40 мА
- SRAM 2 Кб ( ATmega328 )
- EEPROM 1 Кб ( ATmega328 )
Контроллеры Uno R3 Arduino совместимые. Описание в формате PDF
