Назначение:
Макетирование с применением микросхем в квадратных корпусах с шагом выводов 0,5мм и 0,8мм.:

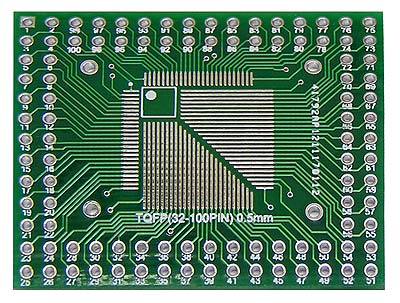

* Верхняя сторона "А", Двухсторонней Печатной Платы, шаг выводов 0,5 мм:
TQFP32 / QFP32 / LQFP32 / PLCC32
TQFP44 / QFP44 / LQFP44 / PLCC44
TQFP48 / QFP48 / LQFP48 / PLCC48
TQFP52 / QFP52 / LQFP52 / PLCC52
TQFP64 / QFP64 / LQFP64 / PLCC64
TQFP80 / QFP80 / LQFP80 / PLCC80
TQFP100 / QFP100 / LQFP100 / PLCC100

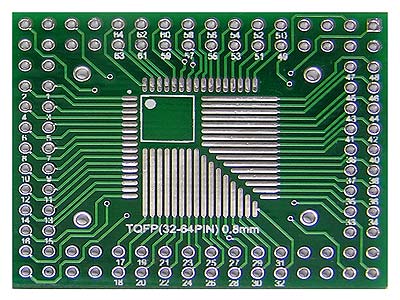

* Нижняя сторона "Б", Двухсторонней Печатной Платы, шаг выводов 0,8 мм:
TQFP32 / QFP32 / LQFP32 / PLCC32
TQFP44 / QFP44 / LQFP44 / PLCC44
TQFP48 / QFP48 / LQFP48 / PLCC48
TQFP52 / QFP52 / LQFP52 / PLCC52
TQFP64 / QFP64 / LQFP64 / PLCC64
Особенности:
Покрытие - Горячее лужение (HASL).
Защитная паяльная маска.
Материал - Стеклотекстолит 1,6 мм.
Двухсторонняя печатная плата габаритами: 41,5 * 34 мм.
Диаметр выводов 0,9 мм, допустает установку штыревых контактов PLS.
Выдерживает многократное перепаивание микросхем при условии контроля температуры пайки.
Примеры использования "Комбинированного Универсального Переходника - Адаптера": Кликайте на картинки для детального просмотра.

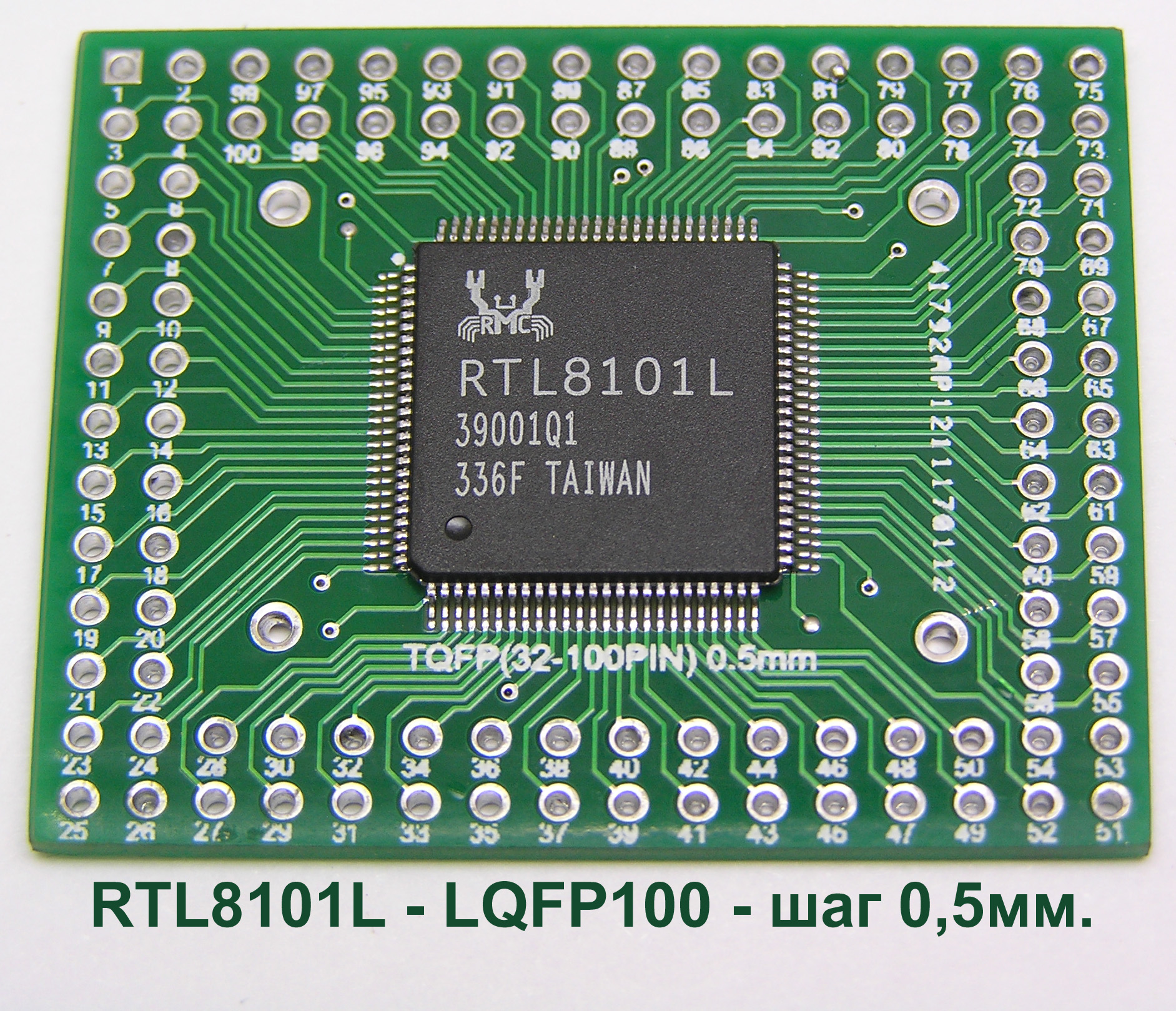

RTL8101L (Realtek), (LQFP100, шаг выводов 0,5мм.)

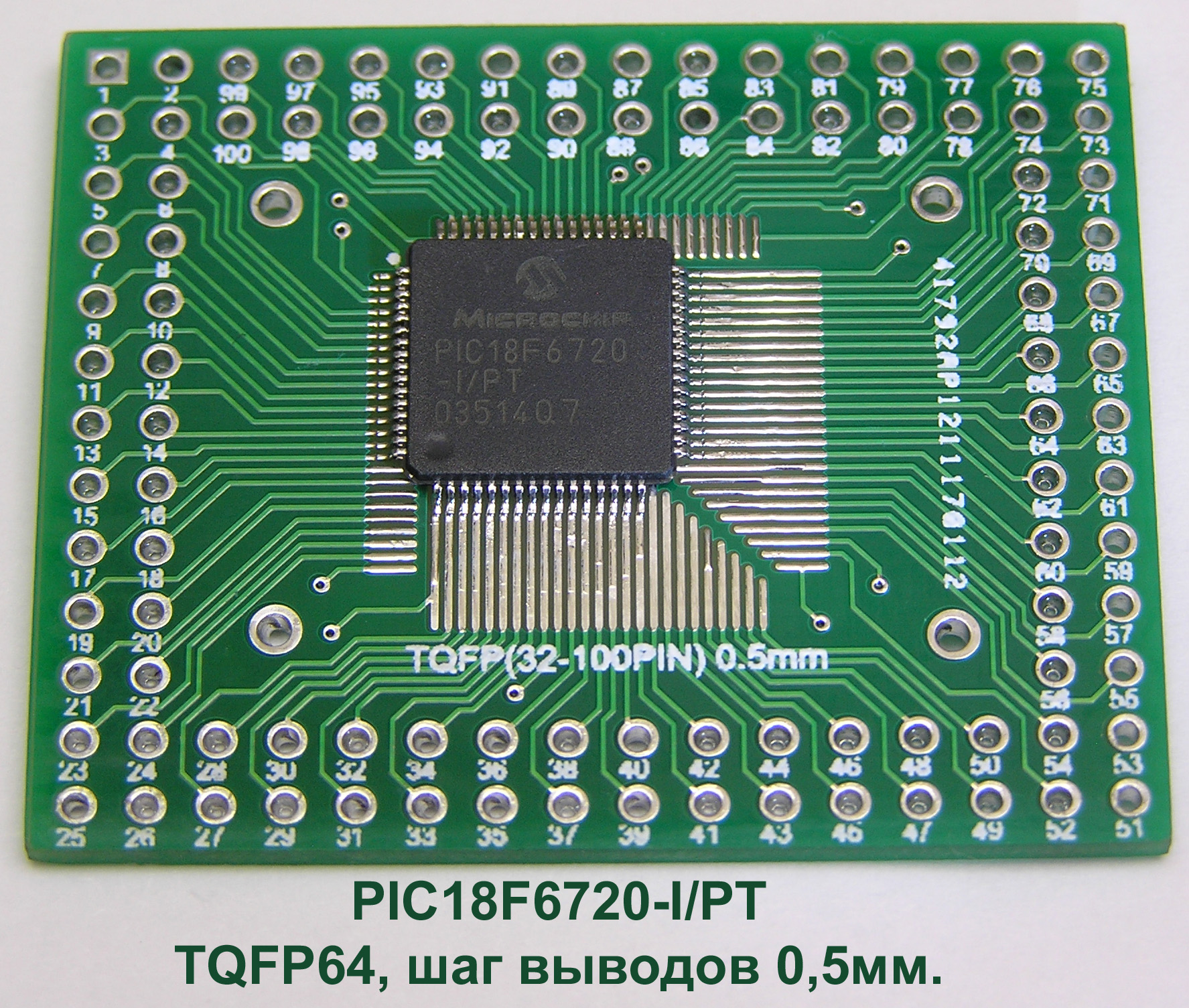

PIC18F6720-I/PT (TQFP64, шаг выводов 0,5мм.)

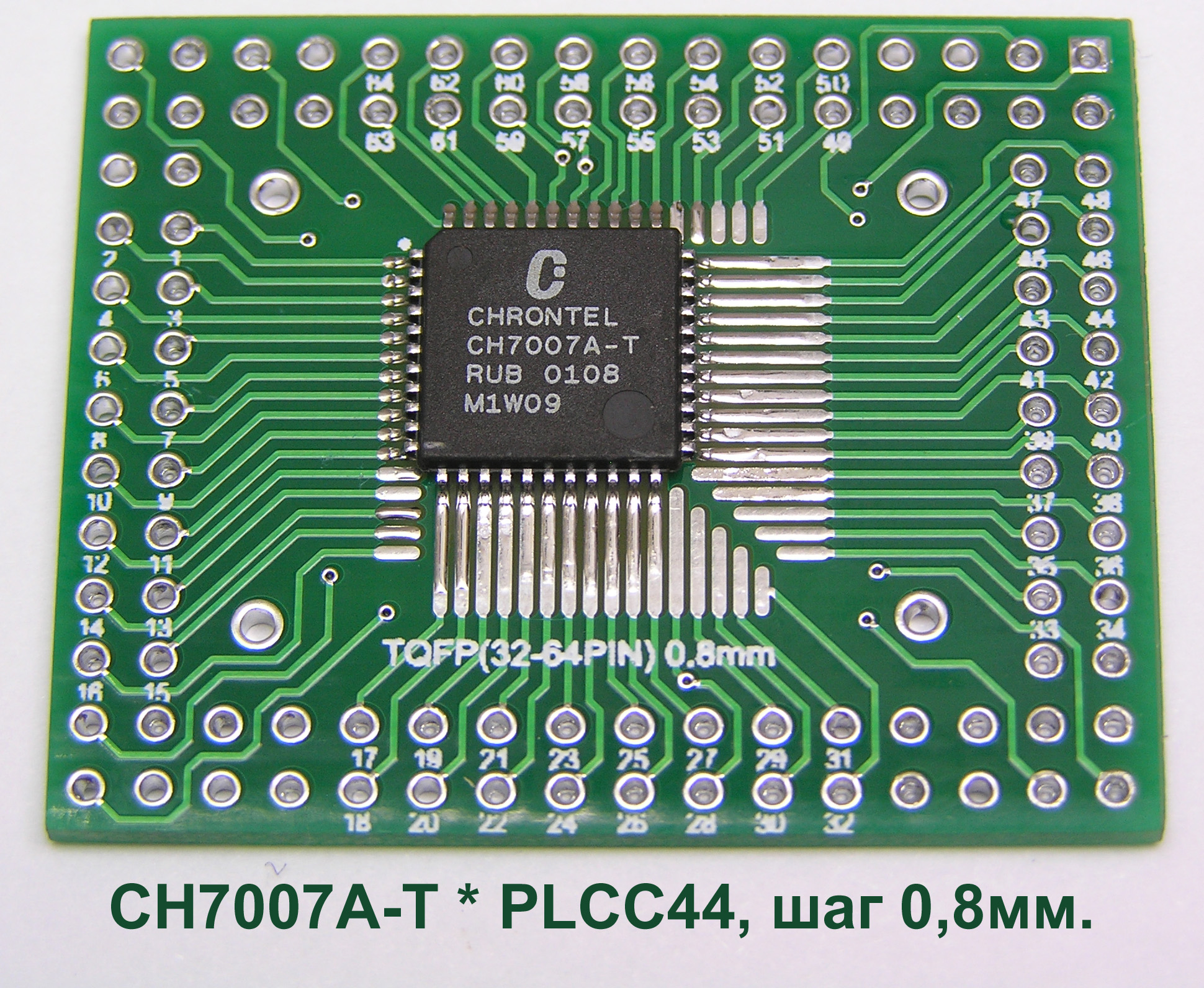

CH7007A-T (CHRONTEL), (PLCC-44, шаг выводов 0,8мм.)

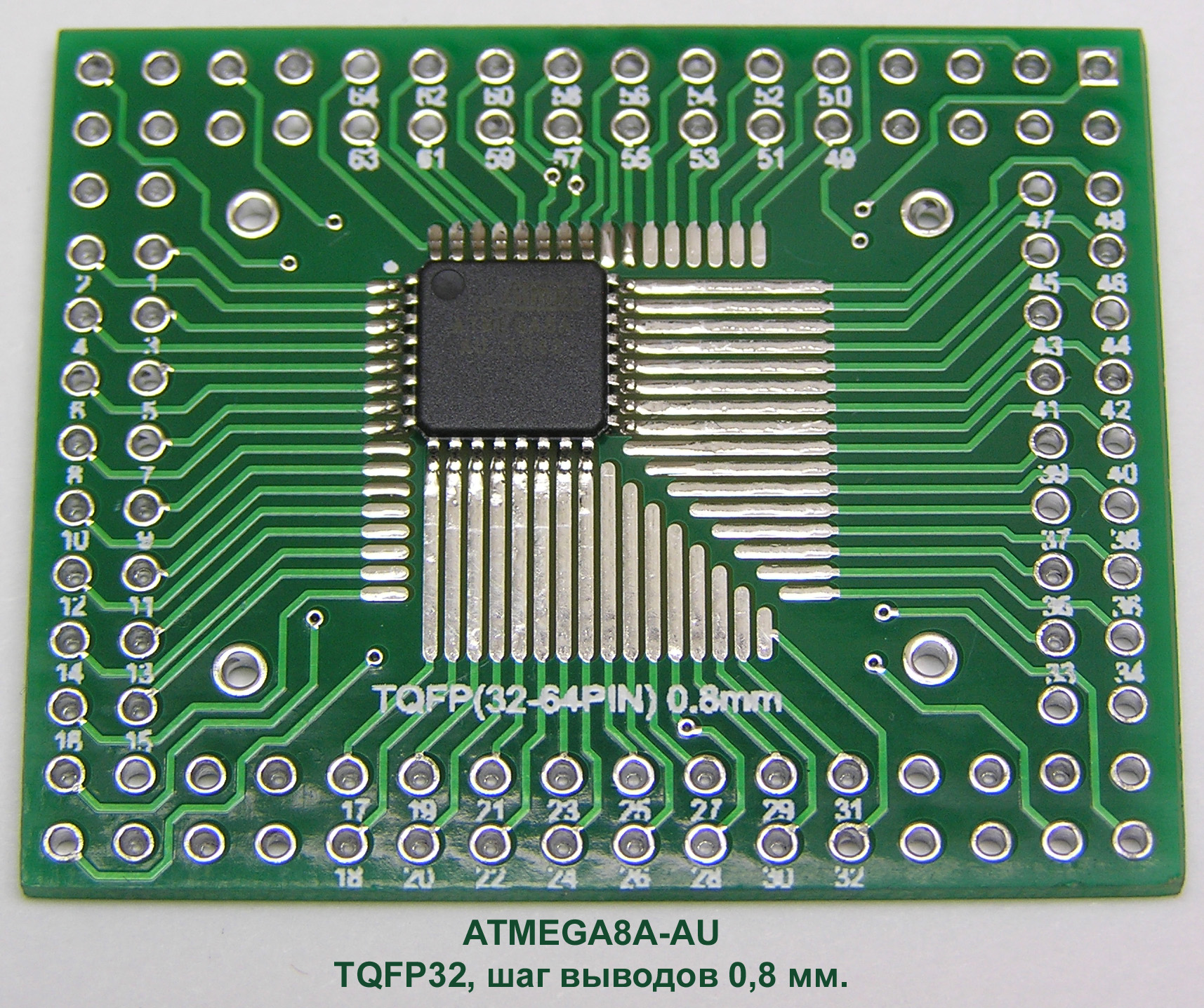

ATMEGA8A-AU (TQFP32, шаг выводов 0,8мм.)

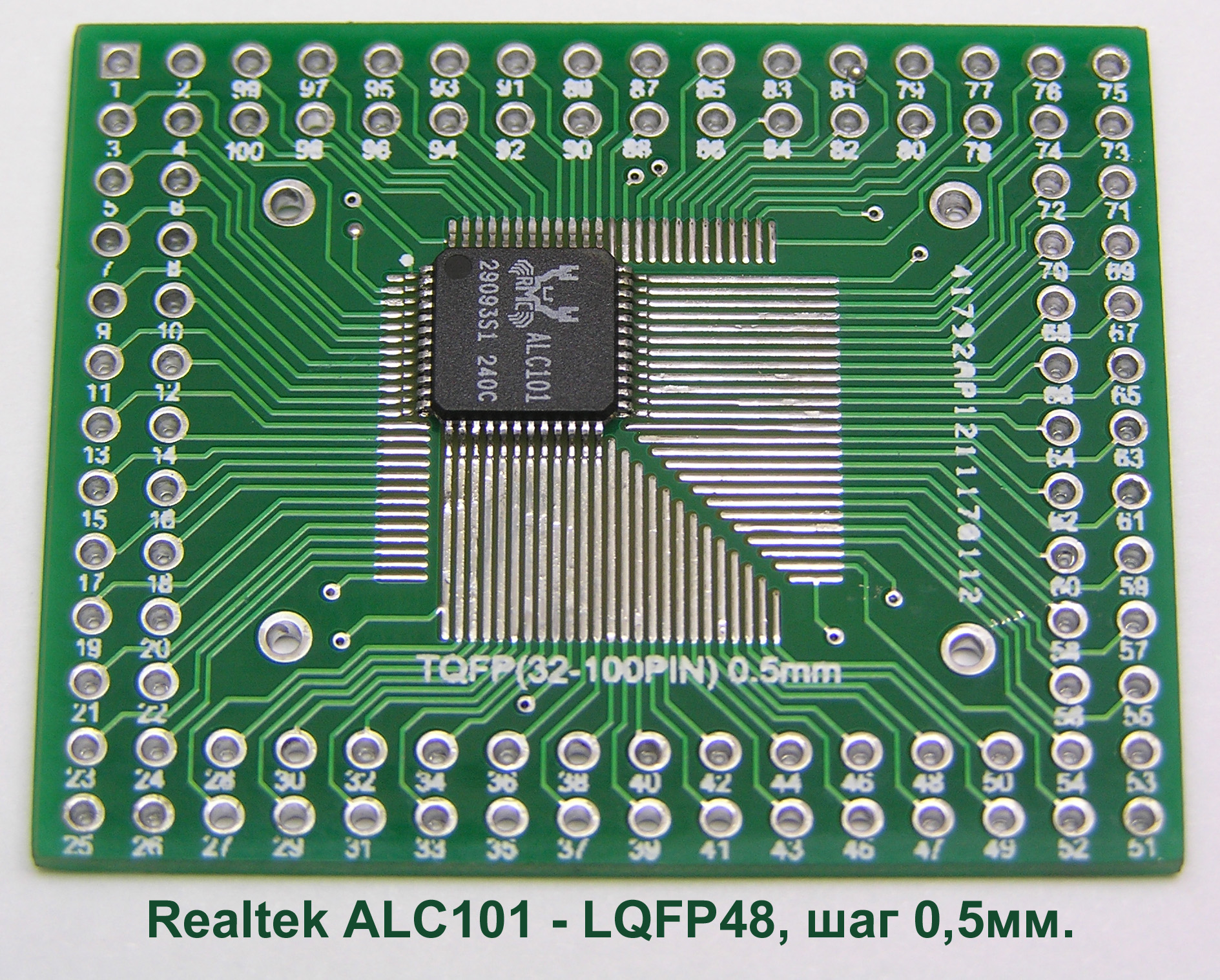

ALC101 (Realtek), (LQFP48, шаг выводов 0,5мм.)

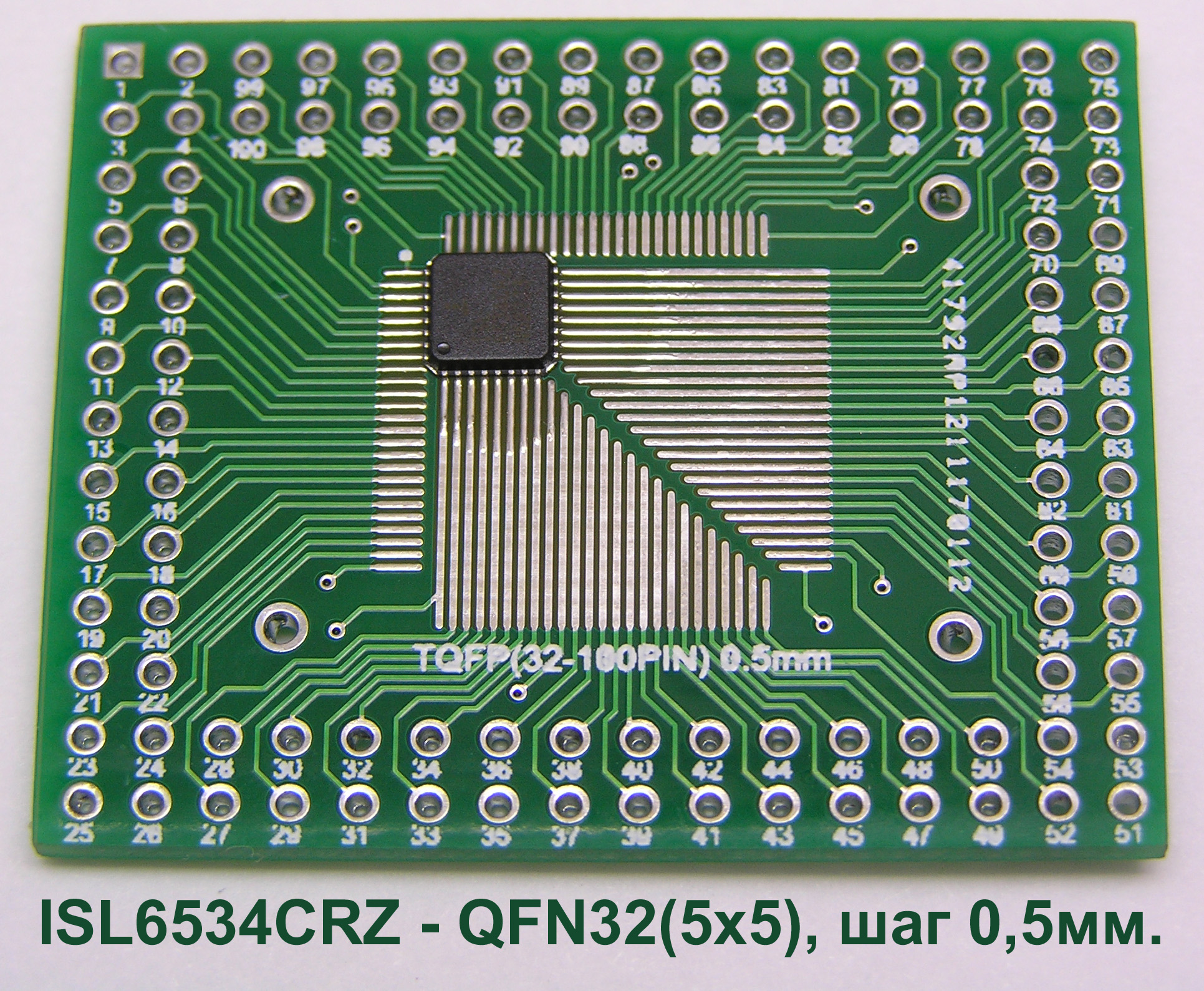

ISL6534CRZ, (QFN32, 5x5mm, шаг выводов 0,5мм.)
