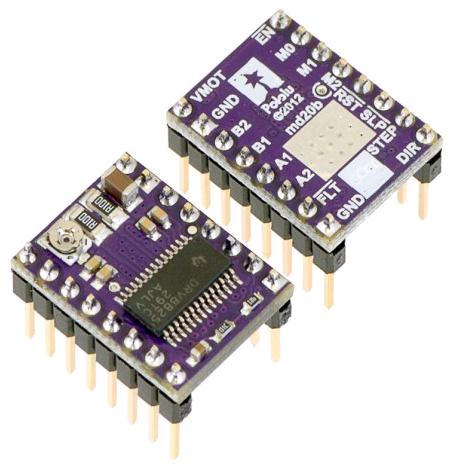

DRV8825 это микрошаговый драйвер для двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16, 1/32. Модуль может управлять двигателями с напряжением питания до 45 V и током ± 2 A.Установленный на плате регулятор позволяет ограничивать максимальный ток.

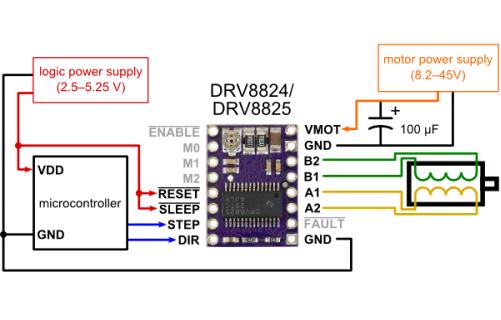

Рекомендуется устанавливать радиатор и электролитический конденсатор 100мкф в цепи питания (VMOT-GND) в непосредственной близости от платы.
Характеристики:
• Напряжение питания силовой части (VMOT) :8 - 45В
• Напряжения питания логической части (VDD) :3-5,5В
• Ток максимальный, непрерывный, без дополнительного охлаждения:1А
• Ток максимальный, с дополнительным охлаждением:2.2A
• Дробление шага:1/2/4/8/16/32
