TFT дисплей для Arduino Esplora с разъемом MicroSD. Диагональ 1,8"

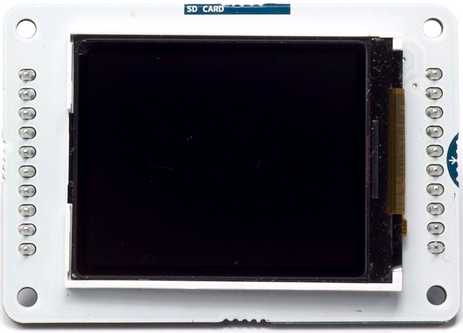

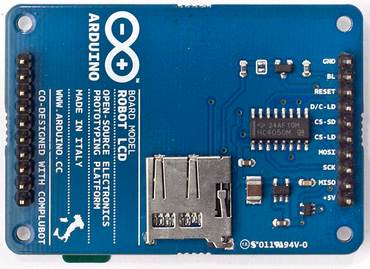

TFT-экран Arduino представляет собой жидкокристаллический экран с подсветкой и разъемами для подключения. С помощью библиотеки TFT на него можно выводить текст, изображения, геометрические фигуры и пр. На обратной стороне печатной платы расположен разъем для подключения micro-SD карты памяти, на которой, к примеру, можно хранить растровые изображения для последующего вывода на экран.
Устройство содержит разъемы для подключения экрана к Arduino Esplora, на лицевой стороне которого предусмотрены соответствующие гнезда. Однако, Arduino Esplora - не единственное устройство, с которым может работать TFT-дисплей - он также совместим с Arduino Due и со всеми Ардуино на базе AVR-микроконтроллеров (Uno, Leonardo и т.д.).
Особенности
• Диагональ TFT-экрана составляет 1.77", разрешение - 160 x 128 пикселей.
• Устройство работает от постоянного напряжения 5 В.
• Доступ к micro-SD карте памяти осуществляется посредством библиотеки SD.
• Яркость светодиодной подсветки регулируется ШИМ-сигналом.

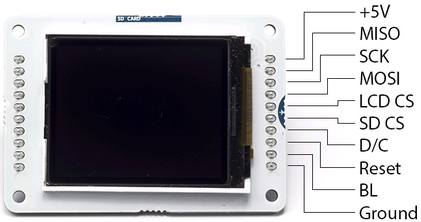

• Расположение разъемов на печатной плате TFT-дисплея аналогично расположению соотвествующих гнезд на платах Arduino Esplora и Arduino Robot, благодаря чему подключение экрана к этим устройствам осуществляется наиболее просто.
