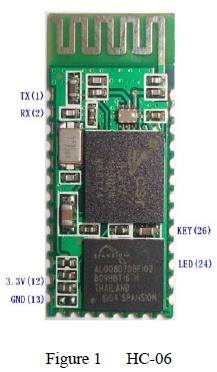

Модуль RF012. Bluetooth модуль HC-06

679 p

Артикул TXR0302046124

Ищете простой способ беспроводного дистанционного управления вашим устройством с помощью bluetooth? Воспользуйтесь bluetooth-модулем HC-06.
Со стороны управляемого устройства, такого как Arduino, этот модуль выглядит как обычный последовательный интерфейс. Поэтому вы можете отладить всё общение с устройством на компьютере, а потом просто подключить этот bluetooth-модуль, и всё заработает как надо.
С HC-06 вы можете управлять роботом прямо со своего смартфона. Поставив на телефон или планшет одну из многочисленных программ для управления через bluetooth, вы можете превратите его в настоящий продвинутый джойстик, и ваш робот сможет послушно поворачивать вслед за поворотом смартфона. Точно так же можно связаться со своим устройством с ноутбука, или с любого другого прибора, который может подключаться к bluetooth-устройствам.
Сфера применения этого модуля не исчерпывается управлением. Его можно использовать и для пересылки показаний разнообразных сенсоров.
Рабочее напряжение этого bluetooth-модуля - 3,3 В, но его входы толерантны к 5 В, поэтому он совместим со всеми платами Arduino.

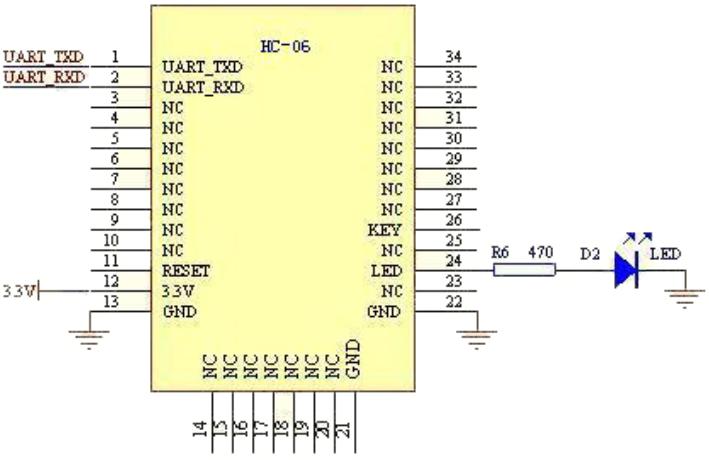

Подключение:
Контакты модуля можно соединить с макетной платой через (подпаянные Вами) проводки-ножки или с Arduino проводами «мама-папа».

Настройки по умолчанию (могут быть изменены с помощью АТ-команд):
  • Скорость передачи данных: 9600 бод;
  • Имя модуля: HС-06;
  • Пароль для подключения: 1234.

Bluetooth-модуль HC-06 может выступать только в slave-режиме. Это означает, что он не может самостоятельно подключаться к другим Bluetooth-устройствам.

Характеристики:
  • Питание устройства: От микрокомпьютера Arduino;
  • Напряжение питания: 3,3...6 В;
  • Максимальное входное напряжение логической единицы: 5 В;
  • Выходное напряжение логической единицы: 3,3 В;
  • Максимальный ток потребления: 45 мА;
  • Скорость передачи данных: 1200...1382400 бод;
  • Дальность связи при прямой видимости: 30 м;
  • Интерфейс: Цифровой;
  • Упаковка: Блистер/OEM;
  • Размеры блистера: 95 x 58 x 20 мм;
  • Размеры устройства: 27 x 13 x 2 мм;
  • Масса: 0,79 г.
