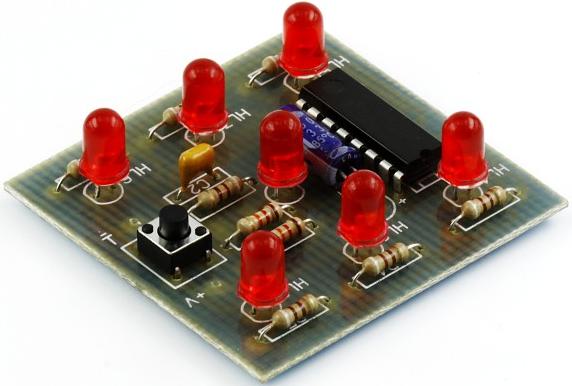

Спаянная конструкция с инструкцией в упаковке.
Все мы знаем множество настольных игр, в которых необходимо бросать кубики, с нанесёнными на них цифрами на каждой грани от 1 до 6. Это устройство выполняет роль такого кубика.
При нажатии на кнопку К1 и её удержании, устройство эмитирует движение кубика - все светодиоды начинают подмигивать. После отпускания кнопки, генерируется случайное число от 1 до 6, и отображается, семью светодиодами.
Основа схемы - микроконтроллер PIC12F629. Он работает от внутреннего тактового генератора, частотой 4 МГц. После 15 секунд бездействия схема автоматически переходит в режим световых эффектов. Устройство может питаться напряжением 3…5 В, то есть могут быть использованы 2...3 щелочных элемента питания напряжением 1,5 В, или одна литиевая батарея с номинальным напряжением 3 В.
Характеристики:
• Номинальное напряжение питания: 3...5 В;
• Номинальный ток потребления: 30 мА.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
