Усилители класса «D» - достаточно редко используемый вид усилителей ЗЧ, получающий в последнее время все более широкое применение. Этот класс усилителей относится к импульсным (не путать с цифровыми!) усилителям, в которых входной сигнал преобразуется в импульсную форму, где длительность импульса соответствует амплитуде дискрета аналогового сигнала (ШИМ), а выходные транзисторы работают в режиме ключей, что обуславливает характеристики усилителя:
- высокая выходная мощность при малых габаритах и тепловыделении ;
- высокий КПД;
- низкий коэффициент искажений, до 0,01% при правильно построенном выходном НЧ- фильтром;
- возможность использования однополярного питания.
Область применения усилителя - это в первую очередь это малогабаритные устройства с автономным питанием, устройства c однополярным питанием, автомобильная электроника. Прекрасно подойдет для подключения сабвуфера в автомобиле или в комплекте домашнего кинотеатра.

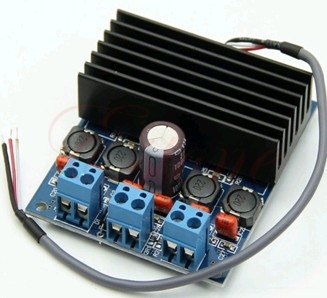

Усилитель собран на печатной плате размером 57х70 мм, для удобства монтажа на плате имеются 4 отверстия o 4 мм, размер под монтажные отверстия 52х65 мм.
Основные технические характеристики:
• Напряжение питания , Vcc: однополярное, 8-26 В (рекомендуется 24 В);
• Максимальная выходная мощность: 2 х 50Вт, Rн=8 Ом, (режим BTL – 1 х 100 Вт, Rн= 4 Ом);
• Напряжение питания В, при Rн:
4 Ом не более 18 В
6 Омне более 24 В
8 Омне более 25 В;
• Частотный диапазон: 20 Гц - 20 кГц;
• Вход: стерео линейный (0-0,5 В);
• Потребляемый ток в режиме покоя: 30мА;
• Гармонические искажения (типовое), %
при Vcc=25 В, Rн = 6 Ом не более 10
при Vcc=25 В, Rн = 8 Омне более 1;
• Входное сопротивление , кОм: 60;
• Частота дискретизации, кГц: 310;
• Защита от перегрева, о С: ≥ 150;
• Защита от повышенного Vcc, В: ≥ 29;
• Защита от пониженного Vcc,В: ≤ 7;
• Защита от короткого замыкания: типично 6 А при 0 Ом.

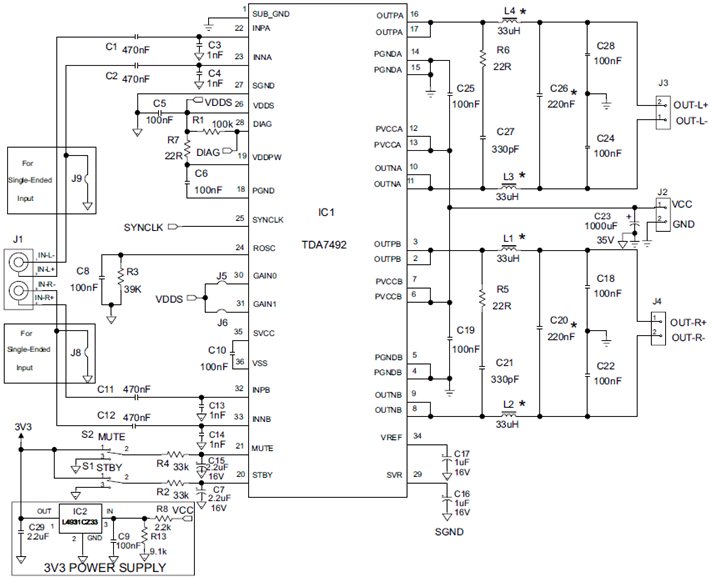

Схема электрическая принципиальная
* - производитель оставляет за собой право вносить изменения в схему без предварительного оповещения.
