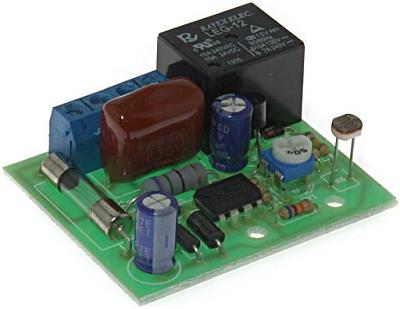

Модуль RA154M фотореле предназначен для автоматического включения и выключения освещения в соответствии с уровнем освещенности окружающей среды.
Схема фотореле построена на основе компаратора (LM358) и фотодатчика. Схема сравнивает напряжения на делителях R1- RV1-R2 и R8-R6. Когда на светочувствительный датчик попадает свет, напряжение на делителях меняется и на выходе появляется высокий уровень сигнала. Конденсатор С 3 задает временную задержку. Схема снабжена подстройкой порога включения для надежной работы.
Подключение фотореле: Убедитесь, прежде чем производить подключение, что токоведущие провода вашей проводки обесточены. Подключите к клеммам согласно рисунку на этикетке провода от лампы и провода питания.Закрепите фотореле, используя крепежные отверстия. Возобновите подачу напряжения. Проверьте срабатывание реле закрыв его от источника света.
Схема расположения элементов модуля RA154M. Фотореле день/ночь
Технические характеристики: Коммутируемый ток до: 5 А; Совместимость со всеми бытовыми лампами: 220 В; Защита от перегрузки и аварийной ситуации: Есть.
Примечание: При выходе устройства из строя, в первую очередь проверьте целостность плавкого предохранителя F1. При необходимости замените.
Внимание! Устройство гальванически не развязано от сети. Запрещено прикасаться к элементам схемы при работе.
