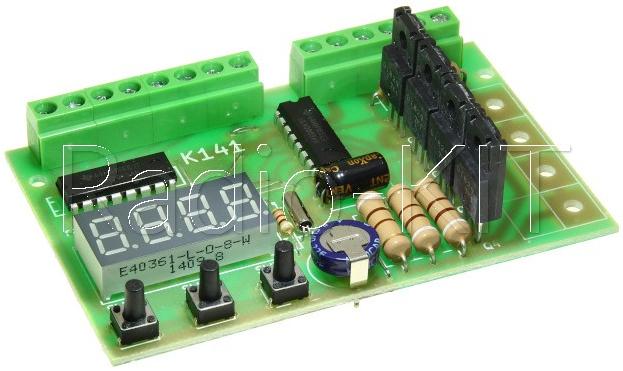

Схема предназначена для создания светодиодных настенных часов размером до 0,5 метра высотой, с использованием 12 В светодиодной ленты любого цвета. Размер цифры можно увеличить за счёт поднятия питающего напряжения вплоть до 30 В. При этом нужно заменить ёмкость C6 на большее напряжение, увеличить номинал резисторов R13...R16 и использовать светодиодные сборки на соответствующее напряжение. Блок питания должен обеспечить 100 мА для схемы управления плюс ток 32-х сегментов (4 разряда на 8 сегментов).

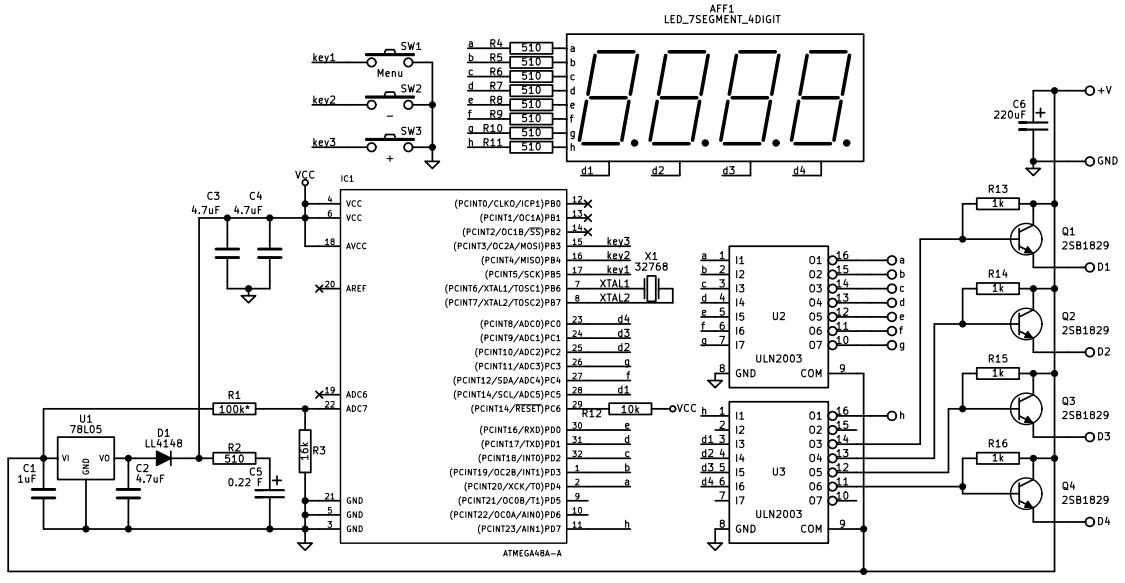

Принципиальная схема модуля RL141M. Часов с мощным драйвером

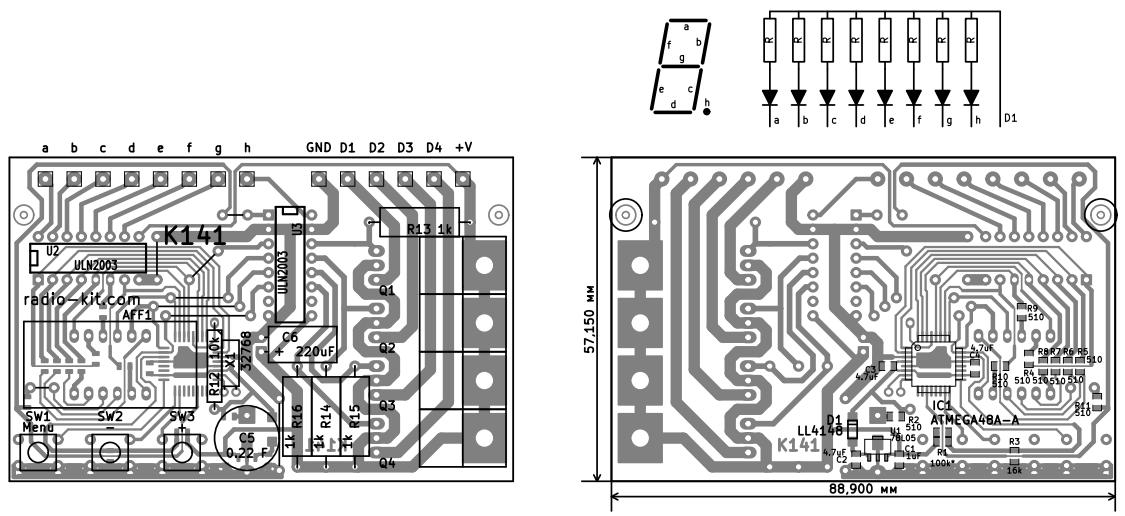

Схема расположения компонентов модуля RL141M. Часов с мощным драйвером
Технические характеристики: • Входное напряжение: DC 7...14 В; • Потребление схемы управления: 100 мА; • Выходной ток на сегмент: До 500 мА; • Погрешность хода часов: До 2 мин/мес; • Ход часов без питающей сети: Не менее 2 суток; • Схема подключения индикатора: Динамическая (с общим анодом); • Размеры модуля: 89 х 57 х 15 мм.
