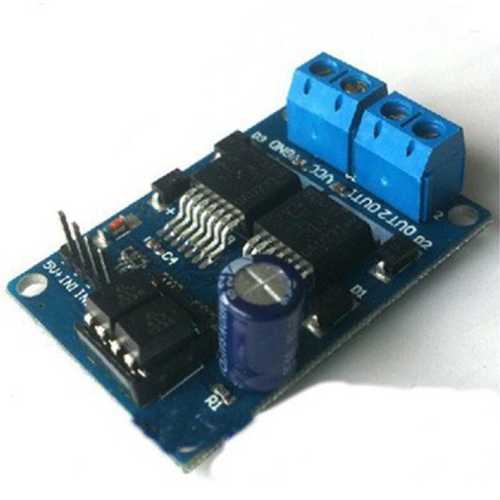

Модуль управления моторами RKP-BTS7971 собран на двух микросхемах BTS7971 семейства NovalithIC™ от компании Infineon. И представляет собой двойной H-мост собранный на плате контроллера двигателя постоянного тока (DC) с высокой выходной мощностью.
Модуль управления моторами RKP-BTS7971 предназначен для управления большими и мощными электродвигателями самодельных роботов (до 70A), а также для установки в любых системах мехатроники требующих высокой мощности. Семейство NovalithIC™ это многоцелевые полумосты в корпусе D?PAK (TO263). Микросхемы BTN7971B предназначены для всех типов электродвигателей с непрерывным током нагрузки от 1 до 40 А и пиковым током до 70 А. Чип BTS7971 это полумостовой драйвер двигателя, соответствующий директиве RoHS. На плате модуля управления моторами RKP-BTS7971 объединены сразу две микросхемы BTS7971, чтобы сформировать H-мост (Dual H-bridge DC Motor Drive Module) и для конфигурации подключения к модулю трехфазного двигателя.
- Размеры модуля: 46 х 33 мм - Расстояние между центрами монтажных отверстий: 41 х 27 мм - Диаметр отверстий для монтажа: 3 мм - Вес: 14 гр.
