Радиомодуль RMC006 "Реле с RF пультом" - интересная новинка, которая выгодно отличается от аналогичных конструкторов, использующих в качестве среды передачи сигнала ИК-диапазон, повышенной дальностью действия, и, самое главное, возможностью манипулировать реле через стены и какие либо неэкранирующие преграды.
Краткое описание

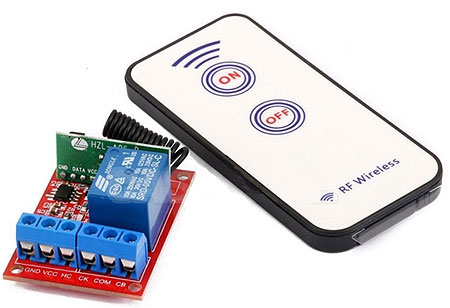

Радиомодуль собран на печатной плате, на которой установлен субмодуль радиоприемного тракта, исполнительное реле и клеммники для подключения внешних цепей - нагрузки и питания радиомодуля. Исполнительное реле имеет одну переключающую группу, что позволяет использовать устройство как на размыкание цепи, так и на замыкание контактов. Назначение контактов обозначено на плате. Плата имеет отверстия d=3 мм для удобного монтажа. Управление переключением реле производится с помощью пульта дистанционного управления . Для передачи сигнала включения реле используется кодированный радиосигнал. Пульт имеет 2 кнопки управления "Вкл" ("ON") и "Выкл" ("OFF"). Дальность действия передачи пульта в прямой видимости составляет 30-40 м, внутри помещений зависит от материала стен и перекрытий и составляет примерно 10-15 м. При подключении питания на плате включается один светодиод синего цвета. При нажатии на кнопку "ON" срабатывает реле, переключается контактная группа и на плате загорается второй светодиод синего цвета. При нажатии кнопки "OFF" напряжение с управляющей обмотки реле снимается, контактная группа переключается в исходное состояние и гаснет один синий светодиод. Второй светодиод будет гореть все время, пока на радиомодуль будет подаваться напряжение питания.
Технические характеристики
Радиомодуль Напряжение питания, Ucc, В: - 11,5 - 12,5 Потребляемый ток, mA: - в режиме ожидания: - 6 - в режиме "Вкл": - 40 Коммутируемый ток, А: - 10 А при 250 В, переменный - 10 А при 125 В, постоянный
Рабочая частота радиомодуля - 433 МГц Размер платы радиомодуля, мм: - 35 х 48
Пульт управления Принцип действия - кодовая передача, RF -диапазон Радиус действия - max - 40 м, в помещении - 10-15 м Размер пульта, мм - 86 х 40 х 6 Источник питания пульта: CR2025, 1 шт.
