Модуль RP069. Цифровой ШИМ регулятор мощности AC 220 В; 10 кВт (MK071M)

Устройство предназначено, для регулировки мощности нагрузки до 10000 Вт в цепях переменного тока с напряжением 220 В. Устройство построено на базе мощного симистора BTA100 и предназначено для регулирования мощности электронагревательных, осветительных приборов, коллекторных и асинхронных электродвигателей переменного тока и т.п. Применение данного симистора позволяет уменьшить размер радиатора охлаждения. Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Технические характеристики

Диапазон выходного напряжения (В) - 210 ... 250
Тип питания - переменный
Мощность подключаемой нагрузки, максимальная (Вт) - 10000
Габариты силового модуля, мм - 95 х 55 х 60
Габариты врезной панели, мм - 75 х 60 х 25
Вес - 48 г

Особенности

• Плавная регулировка во всем диапазоне мощности.
• Большая мощность регулировки
• Широкий диапазон рабочего напряжения
• Детектор перехода через ноль
• Кнопочное управление
• Возможность разноса платы управления от силовой части
• Установлен радиатор

Принцип работы

Регулятор мощности использует принцип ШИМ управления с детектором контроля фазы перехода через ноль

Конструкция устройства

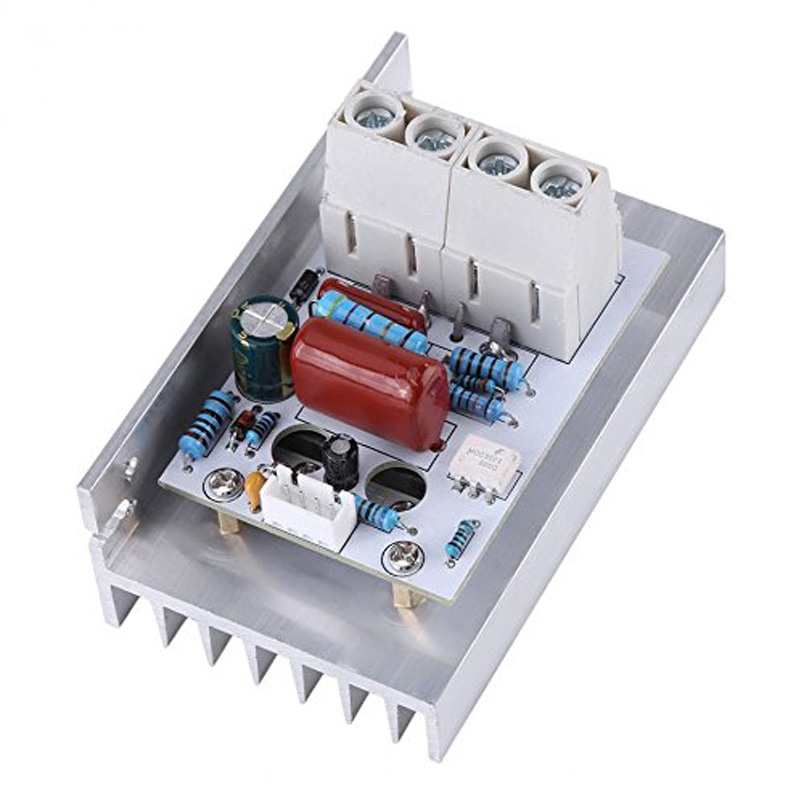

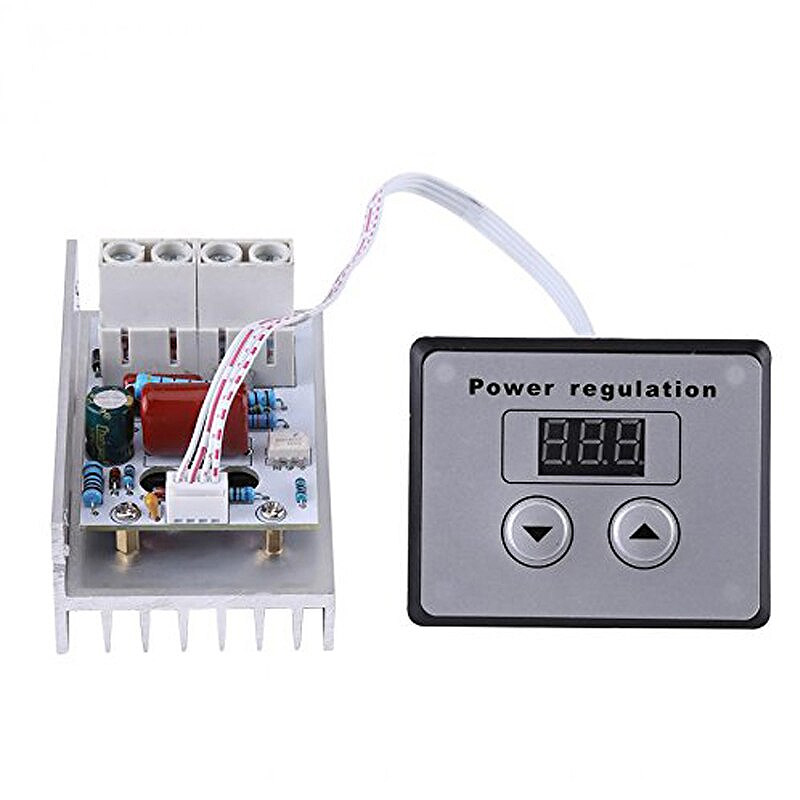

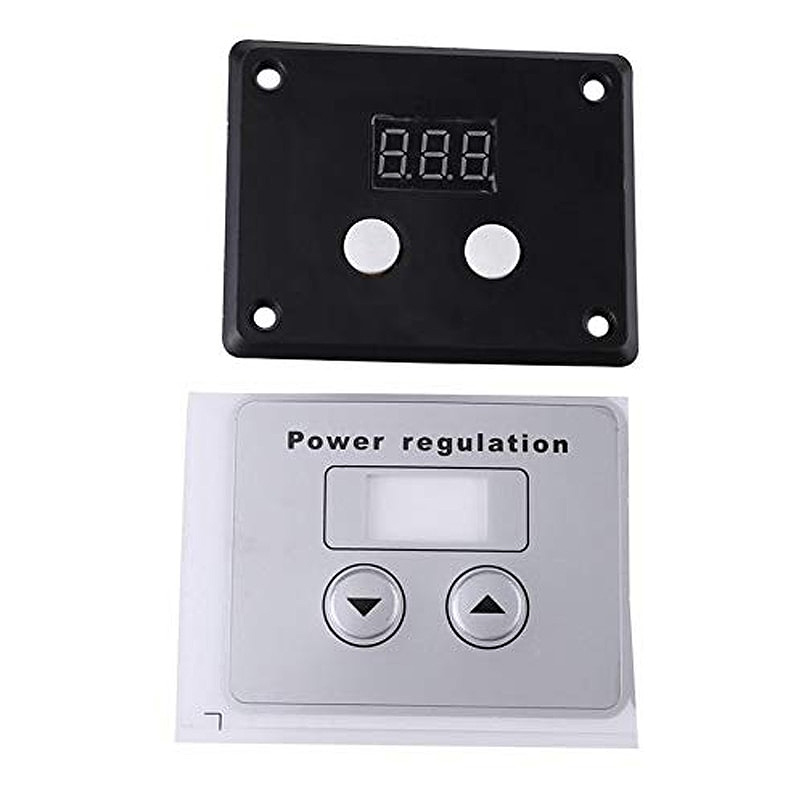

Регулятор мощности выполнен в виде встраиваемой панели управления с отдельным силовым модулем.

Что потребуется для сборки

Для подключения понадобится: провод, отвертка, бокорезы.

Подготовка к эксплуатации

• Подключите к клеммам «OUTPUT» лампу накаливания.
• Подключите сетевой шнур к контактам IN 220V.
• Включите вилку в сеть 220В.
• Нажатием кнопок, на панели управления, проверьте изменение яркости лампы.
• Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.

Меры предосторожности

Модуль и клеммы находятся под опасным напряжением 220В.
Соблюдайте меры безопасности, не касайтесь контактов печатной платы, пока модуль включен в сеть 220В.
