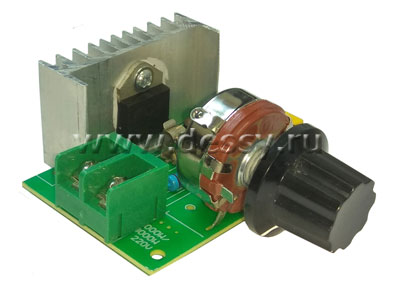

Модуль RP083. Тиристорный регулятор мощности AC 220 В до 3 кВт
Модуль RP083. Тиристорный регулятор мощности AC 220 В до 3 кВт

Модуль RP083. Тиристорный регулятор мощности AC 220 В до 3 кВт

868 p

Купить в 1 клик


Артикул CTTL10256

Пожаловаться на цену


Тиристорный регулятор мощности — электронная схема позволяющая изменять подводимую к нагрузке мощность путём задержки включения тиристора на полупериоде переменного тока.
Ключевым компонентом данной схемы является тиристор, открывающийся при появлении сигнала на управляющем электроде. Чем больше задержка включения, тем меньшая мощность поступает в нагрузку.
Применяется для управления мощностью универсального коллекторного двигателя (УКД), ламп накаливания (диммер) и некоторых других видов нагрузок переменного тока.

Основные характеристики

Рабочее напряжение AC 220 В.
Регулируемая мощность до 3000 Ватт.
Габариты собранной платы 62 х 47 х 32 мм.
Ручка регулятора выступает на 27 мм за пределы платы.

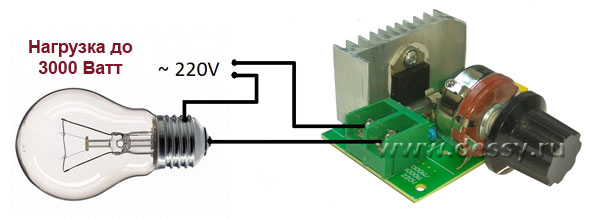

Схема включения:

Модуль RP083. Тиристорный регулятор мощности AC 220 В до 3 кВт

Контакты на устройстве симметричны: не имеет значения, к какой клемме Вы подключите нагрузку, а на какую подадите напряжение.

Внимание! Элементы конструкции находятся под напряжением. Соблюдайте правила электробезопасности. Не касайтесь элементов включенной в сеть конструкции.
