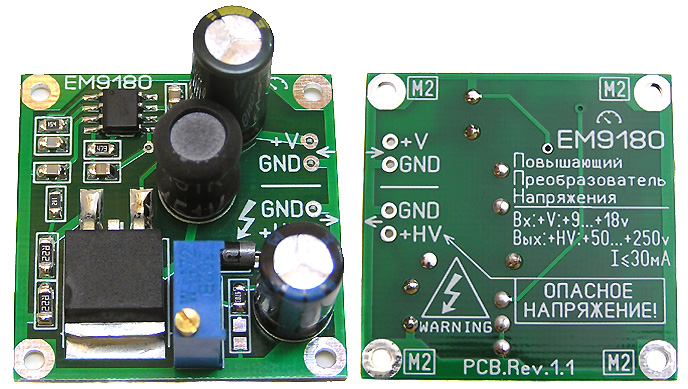

Повышающий преобразователь напряжения с регулировкой от +50 до +250 вольт и выходным током до 30 мА. Применяется для различных целей, в том числе и для питания анодов газоразрядных индикаторов различных типов (ИН-12, ИН14, ИН18 и любые другие), Nixie Clock. Модуль оптимизирован для обеспечения высокого КПД преобразования, низкого теплового выделения и тока, достаточного для одновременного питания нескольких газоразрядных индикаторов. Точная регулировка стабилизированного выходного напряжения осуществляется многооборотным резистором, смонтированным на плате модуля EM9180.
Исполнение:
Малогабаритный модуль размерами 33,6 х 33,6 мм, собранный и тестированный.
Технические характеристики модуля EM9180:
параметр
минимум
норма
максимум
Входное напряжение питания
+9в
+12в
+18в
Потребляемый ток (в зависимости от нагрузки)
до 1 А
Выходное напряжение
+50в
+250в
Выходной ток
до 30мА
КПД преобразования
90%
Особенности:
Входное напряжение подаётся на контакты +V и GND. Не допускайте переполюсовки напряжения питания!
Выходное напряжение снимается с контактов +VH и GND.
При снижении напряжения менее +9 вольт, происходит автоматическая блокировка работы преобразователя во избежание перегрева выходного транзистора.
