Данный конструктор позволит радиолюбителю собрать устройство, способное стабилизировать температуру объекта. Терморегулятор можно применить для поддержания заданной температуры в помещении, обогреваемом с помощью электрообогревателя мощностью не более 1,5 кВт. Для поддержания температуры воды в баке нагреваемом с помощью ТЭНа.
 |

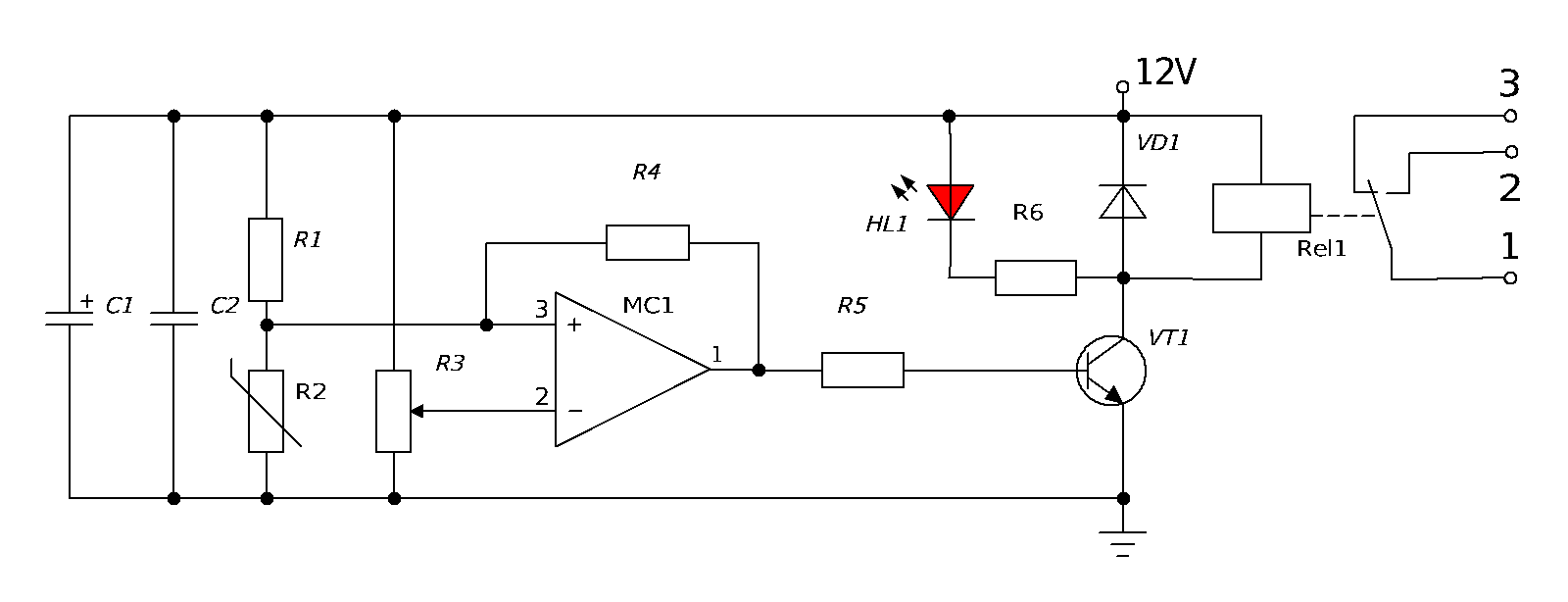

Терморегулятор позволяет поддерживать заданную температуру в интервале 20...90 ?С. Схема работает на нагрев. В качестве датчика температуры используется термистор. Напряжение с делителя R1-R2 изменяющееся в зависимости от температуры, поступает первый вход компаратора МС1. Образцовое напряжение с переменного резистора R3 (выставленное оператором в зависимости от нужной температуры) поступает на второй вход компаратора. Микросхема МС1 сравнивает эти два напряжения на своих входах и выдаёт сигнал управления на транзистор VT1, который в свою очередь через реле коммутирует нагрузку. Cветодиод HL1 сигнализирует о включении нагревателя.
Питать устройство следует от стабилизированного источника напряжением 12 Вольт.
 |
Характеристики:
• Номинальное напряжение питания: 12 В;
• Номинальный ток потребления: 35 мА;
• Ток коммутации: 7 А;
• Максимальная нагрузка: 1 500 Вт;
• Рабочая температура: 20...90 ?C.
Комплект поставки:

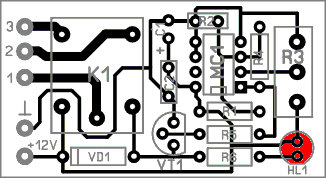

• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
Данная конструкция особенностей не имеет.
