Радиоконструктор RF027. «Двухдиапазонный малогабаритный AM/FM приемник»

1 179 p

Купить в 1 клик


Артикул CTTL12572

Пожаловаться на цену

Простой радиоконструктор для начинающих радиолюбителей, только взявших в руки паяльник, и тех, кто хочет вспомнить пионерское детство и радиокружок в пионерском лагере. Большим плюсом конструктора можно считать и то, что при правильном монтаже приемник начинает работать сразу после включения питания и не требует дополнительных настроек и регулировок.



Краткое описание

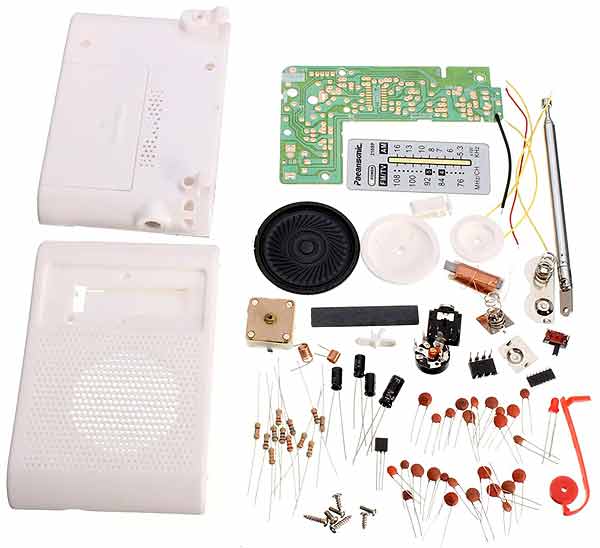

1. Конструктор представлен в виде комплекта элементов, включающего:
   корпус, 2 полупанели;
   комплект электронных компонентов;
   динамическая головка;
   антенна ферромагнитная;
   антенна телескопическая, 85/260 мм;
   печатная плата;
   верньерное устройство;
   маска шкалы частот на переднюю панель;
   комплект крепежа.
2. Диапазон принимаемых частот:
   AM: 525-1605 кГц;
   FM: 76-108 МГц;
3. Питание, элементы2, типа «АА»
4. Размеры:
   длинна 105 мм
   ширина65 мм
   толщина25-32 мм
   вес: (с элементами питания) 110 гр


Конструкция устройства

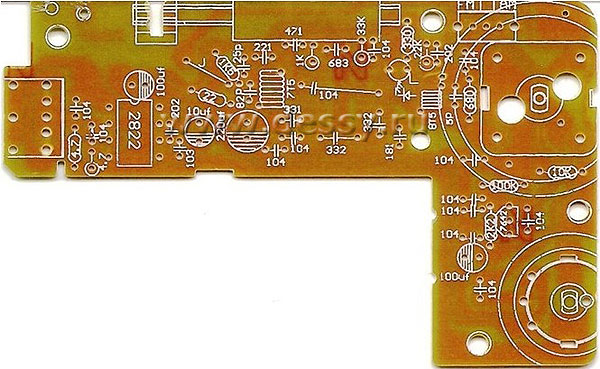

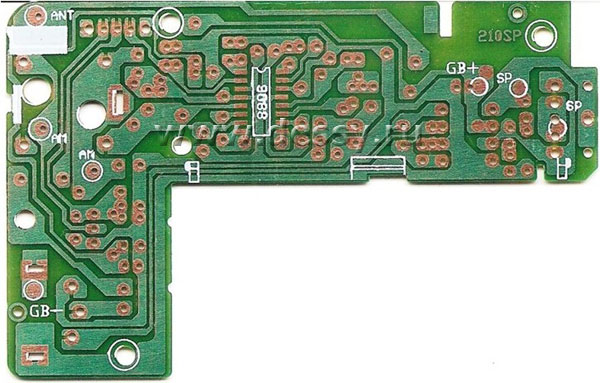

     Радиоприемник собирается на односторонней печатной плате из фольгированного стеклотекстолита, контактные площадки не облужены, но плата покрыта защитным составом. На стороне установки элементов обозначены контактные площадки для присоединения питания, телескопической антенны и динамика, а также номиналы и места установки радиоэлементов.


     На стороне печатных дорожек устанавливается только микросхема в планарном корпусе CD9088, все остальные элементы устанавливаются на стороне с обозначениями элементов. Печатная плата, телескопическая антенна, динамик устанавливаются непосредственно в корпус. Корпус состоит из двух полупанелей и собирается на 4 винтах-саморезах.

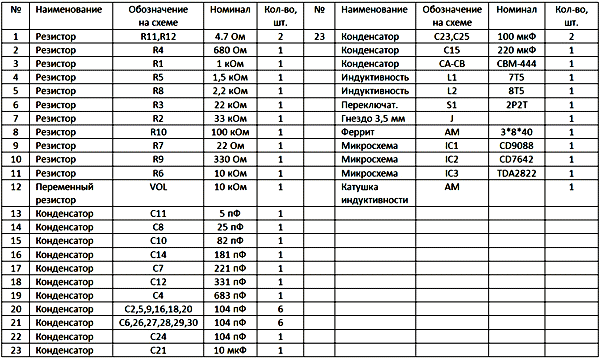

Комплектация (элементная часть)

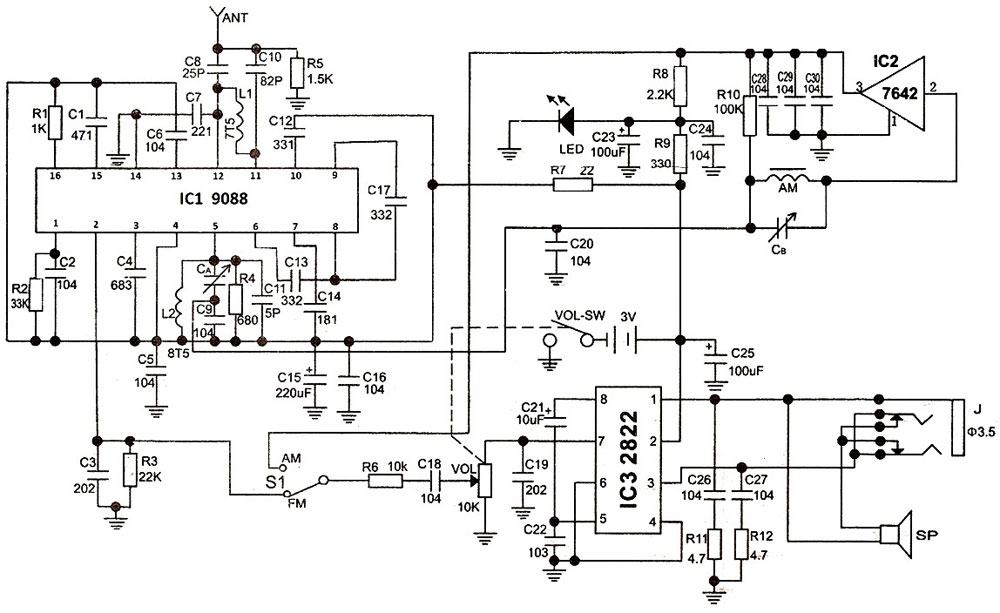

Схема электрическая принципиальная радиоприемника

     Радиоприемник построен на 3 микросхемах, радиоприемный тракт - IC1 CD9088, IC2 CD7642 и НЧ усилитель на базе IC3 TDA2822. Все микросхемы предназначены для использования в малогабаритных и носимых устройствах, что обуславливает хорошие характеристики при низковольтном питании.

    FM-тракт радиоприемника построен на микросхеме CD9088, которая представляет собой однокристальный FM супергетеродин, аналог широко известной TDA 9088. Микросхема обеспечивает полосу приема 76-108 МГц, что позволит «подхватить» даже озвучку некоторых телевизионных каналов. Схема построена под промежуточную частоту 70 кГц, с системой фазовой автоподстройки, что значительно уменьшает опасность самовозбуждения и позволяет увеличить коэффициент усиления, а следовательно, и чувствительность приемника. Селективность достигается за счет активной схемы RC фильтра, при слабом сигнале выходная цепь отключается. Подстройка производится конденсатором переменной емкости в контуре Сa/L2. Цепь R2/C2 система шумоподавления, конденсатор С13 обратной связи в цепи промежуточной частоты( выводы 6,8 микросхемы).
     АМ тракт приемника построен на микросхеме CD7642 однокристальном AM радио, имеющем в составе 10 транзисторов и все цепи коррекции. Микросхема имеет 3 вывода, 1 общий, вход -2 и выход 3 вывод. Аудиосигнал с вывода 3 через R6/C18 поступает на вход усилителя мощности TDA 2822.
     Все микросхемы достаточно хорошо известны и описаны в различных ресурсах в интернете.


Порядок сборки

     1. Ознакомиться с прилагаемыми инструкциями, разобрать элементы и проверить комплектность.
     2. Неизвестен состав консервирующего печатную плату покрытия, можно смыть спиртом или спиртосодержащими жидкостями.
     3. Рекомендация: во избежание перегрева, желательно перед пайкой облудить контактные площадки микросхемы IC1 (в планарном корпусе). После чего, проверив совпадение ключей в обозначении на плате припаять микросхему. Сначала можно припаять расположенные по диагонали выводы, внимательно проверить на правильность установки выводов микросхемы (чтобы выводы стояли строго на предназначенных для них контактных площадках) и, в случае успешного результата, пропаять оставшиеся выводы.

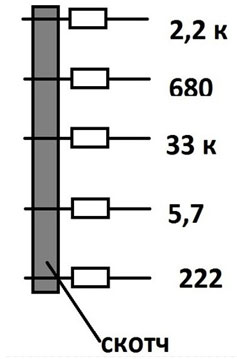

     4. После установки микросхемы, можно аккуратно устанавливать на плату пассивные элементы и распаивать их. Начинать лучше с резисторов. Рекомендация: если Вы не специалист в плане знаний разноцветных полосочек на корпусах резисторов, еще до пайки можно измерить номиналы и подписать их. Для этого можно приклеить резисторы узким канцелярским скотчем к листу бумаги, так чтобы скотч приходился только на один вывод (рисунок) , и тогда можно будет сразу померить тестером сопротивление и подписать его номинал напротив каждого резистора.

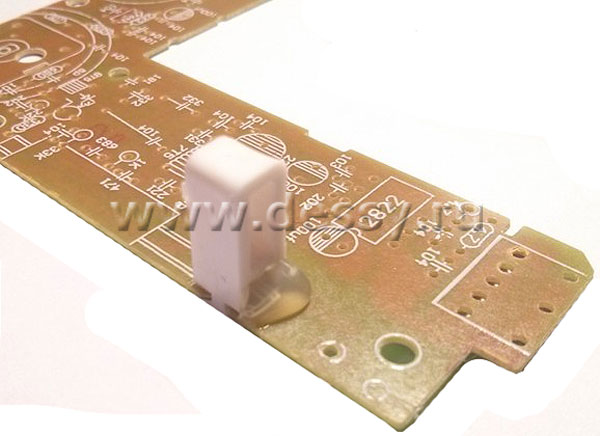

     5. Перед установкой конденсаторов целесообразно установить на плату крепление ферритовой антенны, которое при дальнейшем монтаже будет защищать установленные конденсаторы от повреждений. Если крепление не держится или достаточно подвижно, надо приклеить его к плате, в противном случае после установки антенны оно будет выскакивать, что приведет к обрыву проводников антенны. Далее можно приступать к монтажу конденсаторов.

     6. Установить перемычку «J» как обозначено на плате. Перемычка соединяет телескопическую антенну с входным контуром IC1. Также установить в соответствии с обозначением на плате катушки индуктивности L1 и L2.
     7. Устанавливаем микросхемы IC2 и IC3, переключатель S1, конденсатор переменной емкости САВ и переменный резистор VOL. Установка указанных элементов не представляет сложностей, т.к. на печатной плате подробно обозначены места установки, а конструктивные особенности элементов не позволят установить их неправильно.

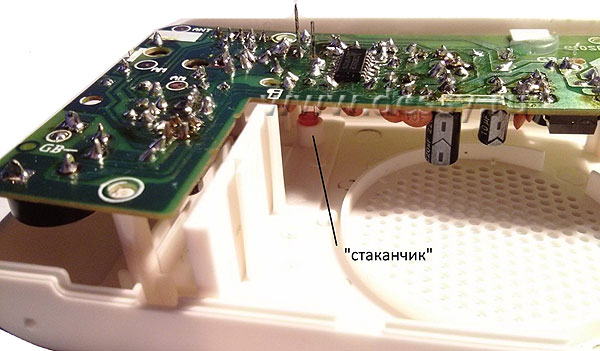

     8. Далее необходимо установить светодиод, причем светодиод должен попасть своей колбой в специальный «стаканчик» в корпусе приемника.

Для этого надо взять лицевую полупанель приемника, в печатную плату вставить светодиод в соответствии с полярностью, установить плату на место и выдвигая сведодиод ввести его в «стаканчик». Убедившись что светодиод установлен правильно, запаять его выводы. Полярность светодиода указана на следующей картинке:

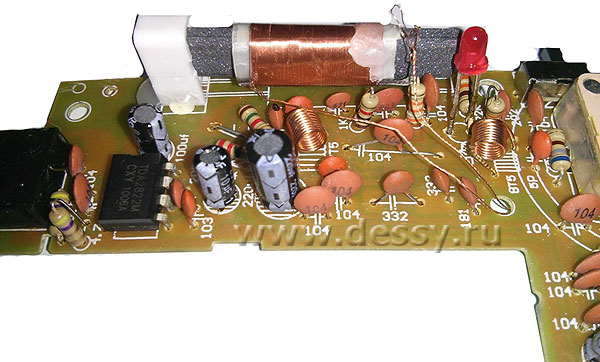

     9. Заключительной частью монтажа печатной платы установка ферритовой антенны. Сначала необходимо одеть катушку (на каркасе) на ферритовую планку. Рекомендация: Для удобства монтажа можно закрепить последние витки катушки воском из расплавленной свечи, чтобы предотвратить их разматывание. Можно закрепить клеем, но если Вы в дальнейшем планируете заниматься более тонкой настройкой приемника, лучше воском, т.к. он проще удаляется. Установив катушку на ферритовый стержень, можно аккуратно закрепить его в держателе. Примерное расположение и стержня и катушки на стержне нарисовано на плате. Для начального запуска такого позиционирования катушки на стержне достаточно, для дальнейшей настройки частоты приемника каркас катушки можно двигать по стержню. Поэтому, целесообразно не обрезать выводы катушки антенны, чтобы был запас по длине.

     Выводы от катушки антенны необходимо пропустить в указанное отверстие и паять к контактным площадкам, обозначенными как «АМ», со стороны дорожек, т.к. одно из отверстий для вывода антенны перекрыто корпусом переменного конденсатора.

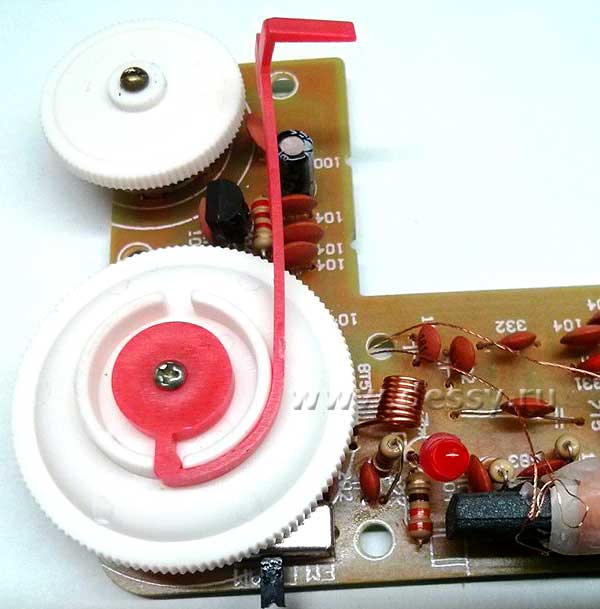

     10. Одеть колесико регулятора громкости и верньерное устройство на конденсатор переменной емкости как указано на рисунке. Ручки закрепить в осях винтами М1,6х5 из комплекта радиоконструктора.

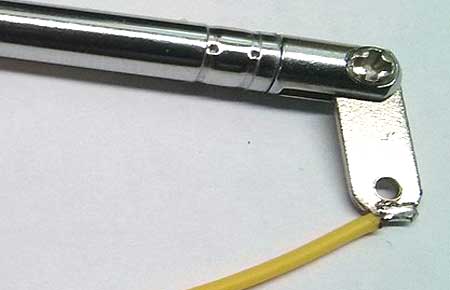

     11. Теперь можно отложить печатную плату в сторону и заняться корпусными элементами. Для начала возьмем телескопическую антенну и облудим точку на кронштейне крепления антенны, после чего припаяем провод к кронштейну как указанно на рисунке, иначе потом кронштейн может не пройти в отверстие в корпусе приемника.

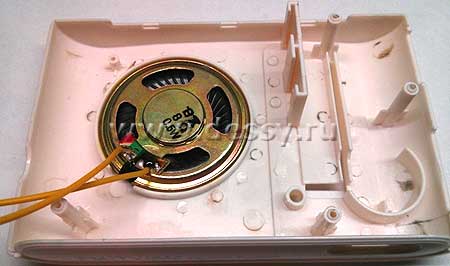

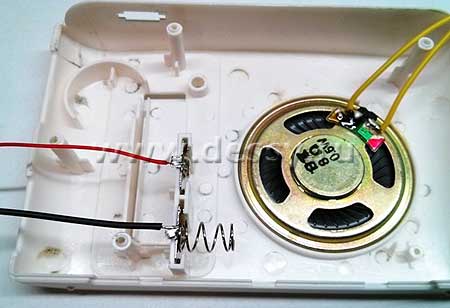

     12. Универсальным клеем («Момент» или аналогичным»)аккуратно капнуть по капле клея в 3-4 точки в установочное место динамика, проверить, что клей не растекся и не попадет на диффузор динамика, после чего аккуратно вложить динамик в установочное место, с расчетом , чтобы место присоединения проводов оказалось напротив выемке в бортике установочного места.

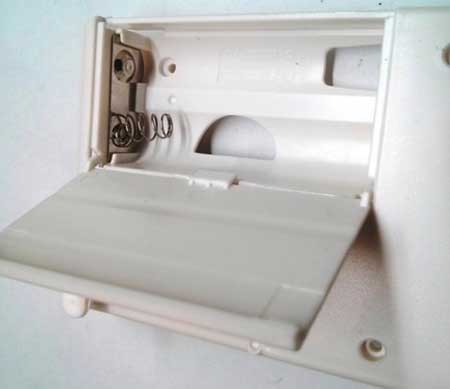

     13. Для того, чтобы при пайке не оплавилась пластмасса корпуса, заранее облудить места присоединения проводов к ламелям источников питания и вставить их в корпус, после чего припаять провода в соответствии с цветом и полярностью. Аналогично вставить перемычку в батарейный отсек с противоположной стороны.

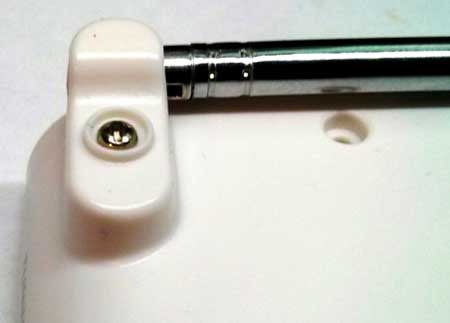

     14. Установить телескопическую антенну в корпус и закрепить винтом М2х8 из комплекта крепежа.

     15. Настало время окончательной сборки. Укладываем печатную плату в корпус предварительно пропустив язычок верньерного устройства в прорезь в корпусе. После того как язычок встал в штатное место, желательно, прижав пальцем печатную плату, покрутить колесико на стройки и убедиться, что верньер двигается свободно и ни что не заедает.

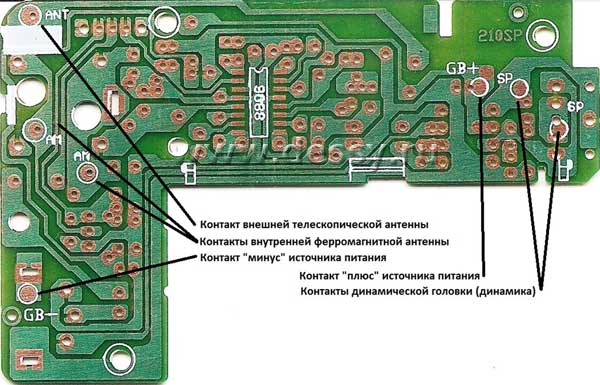

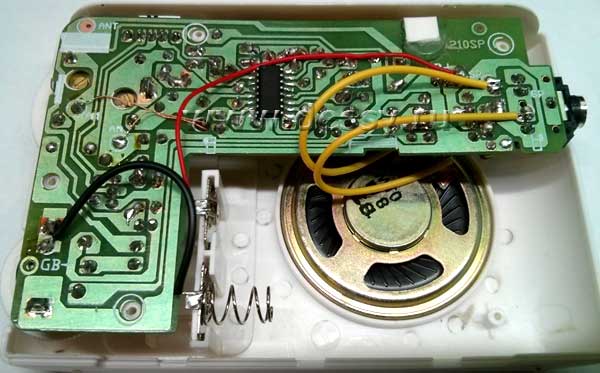

     16. Далее расправляем и свободно укладываем провода от устройств, после чего припаиваем их к соответствующим контактным площадкам в соответствии с рисунком:

     Подпаиваем провода корпусных элементов:

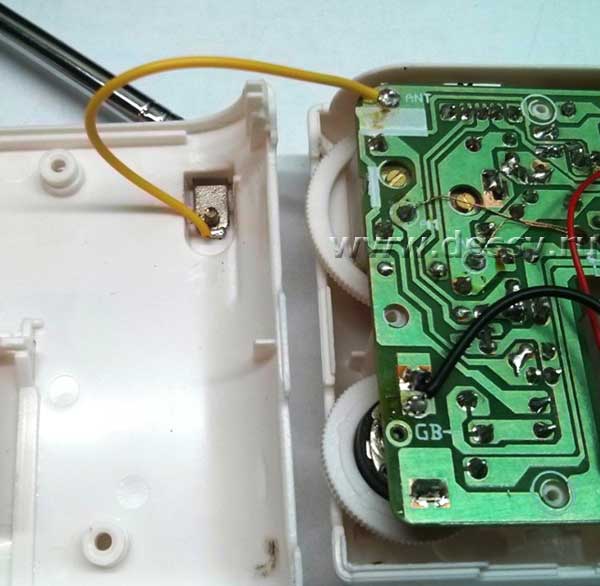

     и антенну:

     17. Собираем обе полупанели корпуса, проверяем, что ничто не мешает защелкиванию корпусов и собираем окончательно корпус с помощью винтов-саморезов 3 штук 2х8 мм и одного 2х5 в батарейном отсеке.
     18. Устанавливаем до щелчка декоративную накладку на переключатель «АМ/FM».

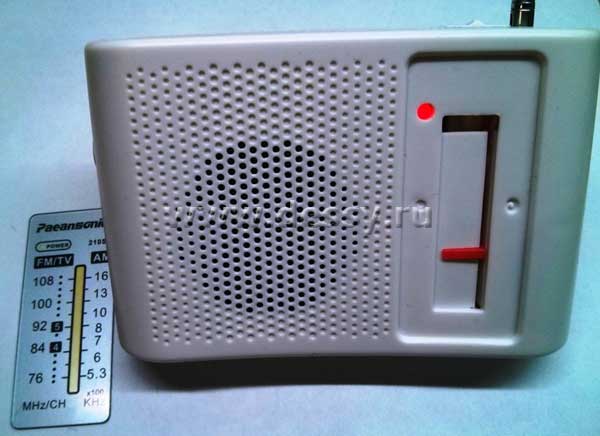

     19. Вставляем элементы питания соблюдая полярность и включаем регулятором громкости приемник. При правильном монтаже на передней панели должен загореться светодиод. Крутим ручку настройки и проверяем работу в обеих диапазонах.

     20. Завершающий шаг снять подложку с шкалы частот и приклеить ее на лицевую панель.

Дополнение: Можно улучшить настройки приемника варьируя расположение витков (сдвигать и раздвигать) катушек L1 и L2 и положением катушки на ферритовой антенне, но это для опытных пользователей. Осторожней!
