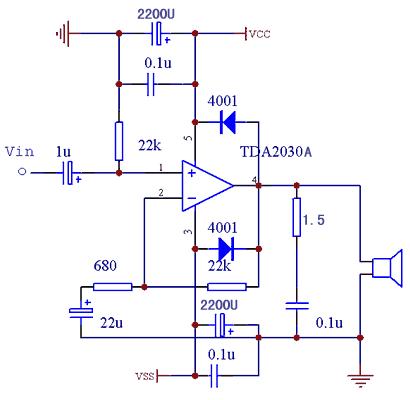

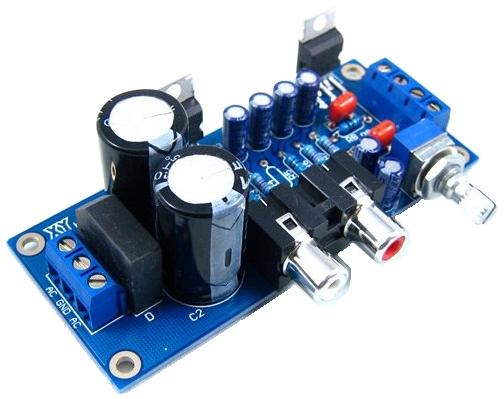

Этот УНЧ выполнен на интегральной микросхеме
TDA2030A.
Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.
Микросхему усилителя необходимо установить на теплоотвод (в комплект не входит) площадью не менее 600 см².
В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ.
При монтаже рекомендуется использовать теплопроводную пасту типа
КПТ-8, для повышения надёжности работы ИМС.
Характеристики: • База: Микросхема TDA2030A;
• Количество каналов: 2 шт. (СТЕРЕО);
• Напряжение питания: DC 6...22 В;
• Пиковое значение выходного тока: 3,5 А;
• Ток в режиме покоя: 50 мА;
• Долговременная выходная мощность (при коэффициенте гармоник = 0,5 % и Rн = 4 Ом): 18 Вт;
• Долговременная выходная мощность (при коэффициенте гармоник = 0,5 % и Rн = 8 Ом): 12 Вт;
• Суммарное значение коэффициента нелинейных искажений (при Rн = 4 Ом, F = 40...15000 Гц, Pвых = 0,1...14 Вт): 0,08 %;
• Суммарное значение коэффициента нелинейных искажений (при Rн = 8 Ом, F = 40...15000 Гц, Pвых = 0,1...14 Вт): 0,5 %;
• Коэффициент усиления по напряжению Au: 26 дБ;
• Входное сопротивление: ~100 кОм;
• Диапазон воспроизводимых частот: 20...25 000 Гц.
