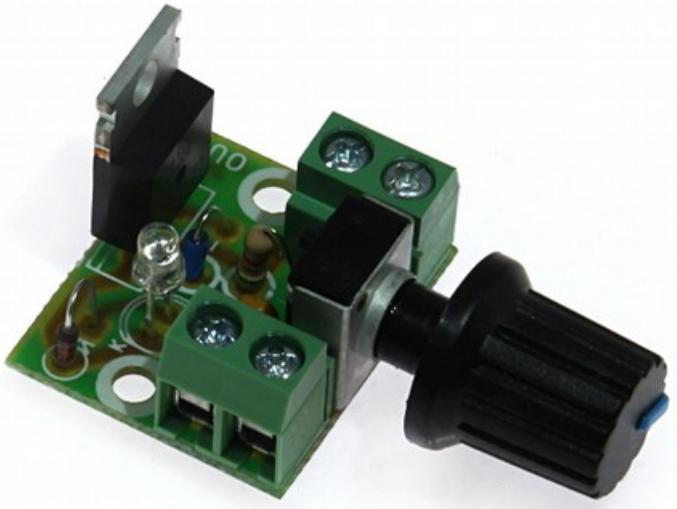

Печатная плата с компонентами и инструкцией в упаковке.
Набор предназначен для изготовления регулятора мощности. Устройство может использоваться для регулировки мощности нагревательных, осветительных приборов, коллекторных электродвигателей переменного тока, мощность которых не превышает 1000 Вт.

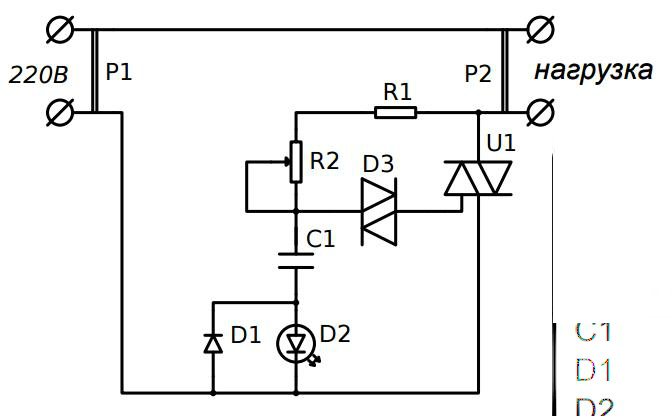

Принципиальная схема
При использовании нагрузки мощностью более 300 Вт, симистор необходимо установить на радиатор с площадью поверхности не менее 100 см2.

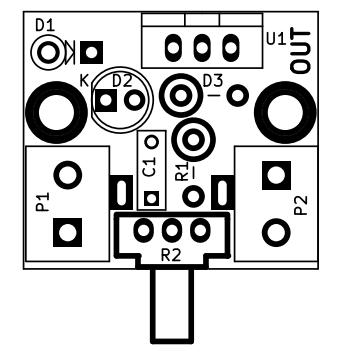

Схема расположения элементов
Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включенной схемы!
