1. Напряжение питания: 5-30V, или микро USB 5V.
2. Диапазон частот: 1Hz-150KHz.
3. Диапазон регулирования скважности 1-99%
4. Точность частоты: ± 2%.
5. Выходной ток: 30 мА.
6. Амплитуда выходного сигнала: по умолчанию 5Vp-p (устанавливается).
7. Размер: 4.3x2.9x0.9 см

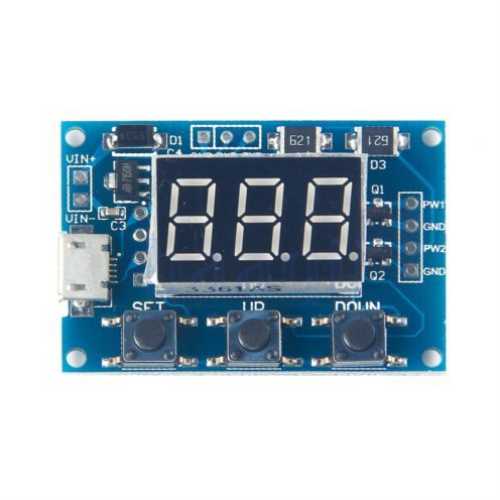

1. Модуль имеет три кнопки: Set-Установить, Вверх, Вниз.
2. Нажмите клавишу Set, чтобы переключать отображение четырех параметров FR1 частота PWM1, dU1 длительность импульса PWM1, FR2 частота PWM2, dU2 длительность импульса PWM2, имя параметра мигает.
3. Нажимая клавиши Вверх, Вниз, изменяем текущее значение параметра, длительное нажатие может быстро добавить или уменьшить значение.
4. Длительное нажатие на кнопку SET изменяет диапазон частот XXX: диапазон 1 Гц - 999 Гц, ХХ. X: диапазон 0. 1 кГц - 99. 9 кГц, X. X. X.: диапазон 1 кГц - 150 кГц.
1. Генерировать сигнал прямоугольной формы для экспериментальной разработки в качестве генератора прямоугольного сигнала.
2. Генерировать прямоугольный сигнал для драйвера шагового двигателя.
3. Генерировать переменный импульсный сигнал для управления соответствующей цепью ШИМ-регулятора, регулятора скорости.
