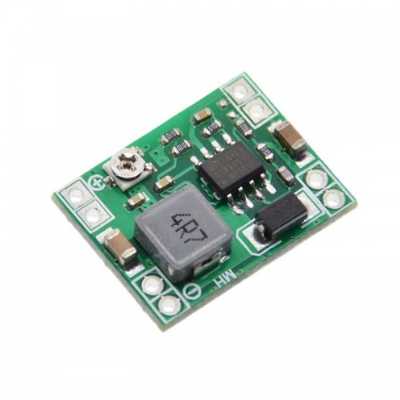

Модуль RP011. Миниатюрный понижающий DC-DC преобразователь EM1584 напряжения 4,5...28 В в 0,8...20 В (3 А)

Готовый модуль импульсного асинхронного понижающего (Buck) преобразователя напряжения.
  Преобразователь понижает напряжение. Выходное напряжение всегда меньше входного.

 Характеристики:
  • КПД: До 90 %;
  • Диапазон входных напряжений: 4,5...28 В;
  • Диапазон выходных напряжений: 0,8...20 В (регулируется подстроечным резистором);
  • Долговременный ток нагрузки: 3 А (до 4 А при хорошем принудительном охлаждении);
  • Импульсный, кратковременный (пиковый) ток нагрузки: До 4 А;
  • Частота преобразования: 1 МГц (фиксированная);
  • Пульсации выходного напряжения: < 30 мВ;
  • Защита от перегрузок:
    •• Блокировка при снижении входного напряжения менее 3 В (типовое значение);
    •• Защита от КЗ по выходу;
    •• Защита от перегрева (150 градусов Цельсия);
  • Диапазон рабочих температур: -20...+85 градусов Цельсия;
  • Упаковка: Блистер;
  • Размеры упаковки: 95 x 58 x 20 мм;
  • Миниатюрные размеры устройства: 22 x 17 x 4 мм;
  • Масса: 2,1 г.

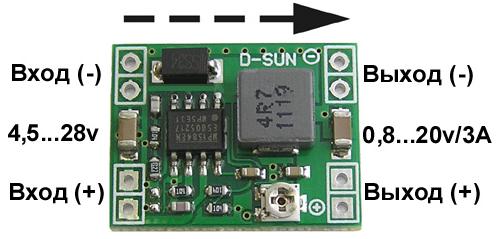

Подключение модуля RP011
